Questão 7 — Hidrostática — Pressão e Equilíbrio de Pistões (Física) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil — Escola Naval 2022

Física Hidrostática — Pressão e Equilíbrio de Pistões

Serviço de Seleção do Pessoal da Marinha (SSPM) 2022

Marinha do Brasil — Escola Naval · Admissão à Escola Naval (CPAEN) · Caderno Azul

Gabarito disponível

Observe a figura abaixo.

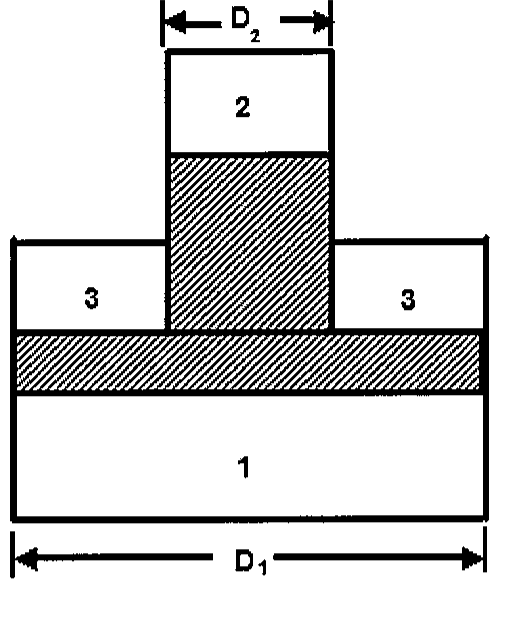

Dois pistões rígidos acoplados em forma de T dentro de cilindros fechados: o pistão maior, de diâmetro D₁, separa a câmara 1 (abaixo) das câmaras 3 (acima, nas laterais); o pistão menor, de diâmetro D₂, tem acima a câmara 2.

Dois pistões rígidos acoplados em forma de T dentro de cilindros fechados: o pistão maior, de diâmetro D₁, separa a câmara 1 (abaixo) das câmaras 3 (acima, nas laterais); o pistão menor, de diâmetro D₂, tem acima a câmara 2.

A figura acima representa um conjunto de dois pistões de diâmetros D₁ e D₂ em equilíbrio no interior de dois cilindros fechados. Considerando que a pressão na câmara 2 é P₂ e é duas vezes maior que a pressão P₃ na câmara 3, qual a pressão na câmara 1?

Selecione uma alternativa A) P₂ (D₁² + 2D₂²)/D₁² B) P₂ (D₁² + D₂²)/D₁² C) P₃ (D₁² + D₂²)/D₁² D) P₃ (3D₂² − D₁²)/D₁² E) P₂ (D₁² − D₂²)/D₁²
