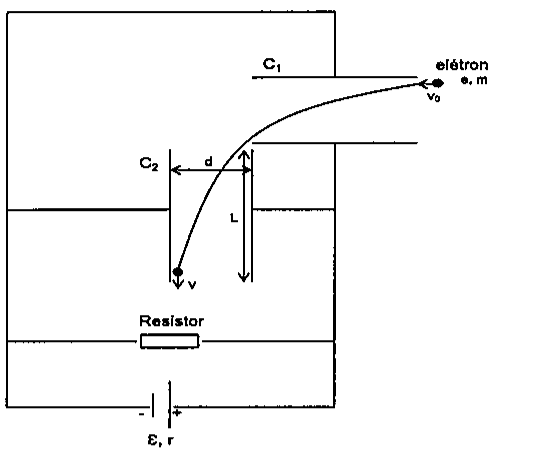

Analise a figura abaixo.
No circuito elétrico mostrado no esquema da figura acima, um gerador de fem ε e resistência interna r é ligado a um resistor e a dois capacitores planos idênticos e perpendiculares entre si, C₁ e C₂, operando em regime permanente. A distância entre as placas dos capacitores é d e o comprimento das placas, L. Um elétron de massa m e carga e penetra horizontalmente na região entre as placas do capacitor C₁, próximo à placa superior, com velocidade v₀ constante paralela às placas. Sabendo que o elétron atravessa as regiões entre as placas dos capacitores e sai de C₂, próximo à placa da esquerda, com uma velocidade vertical paralela às placas de C₂, qual expressão permite calcular a resistência do resistor? Despreze os efeitos gravitacionais, bem como as variações do campo elétrico nas bordas dos capacitores.
