Questão 20 — Circuitos Elétricos — Leis de Kirchhoff (Física) — Diretoria de Ensino da Marinha · Marinha do Brasil 2013

Física Circuitos Elétricos — Leis de Kirchhoff

Diretoria de Ensino da Marinha 2013 Superior

Marinha do Brasil · Professor do Magistério Superior — Física · Caderno Amarela

Gabarito disponível

Analise a figura a seguir.

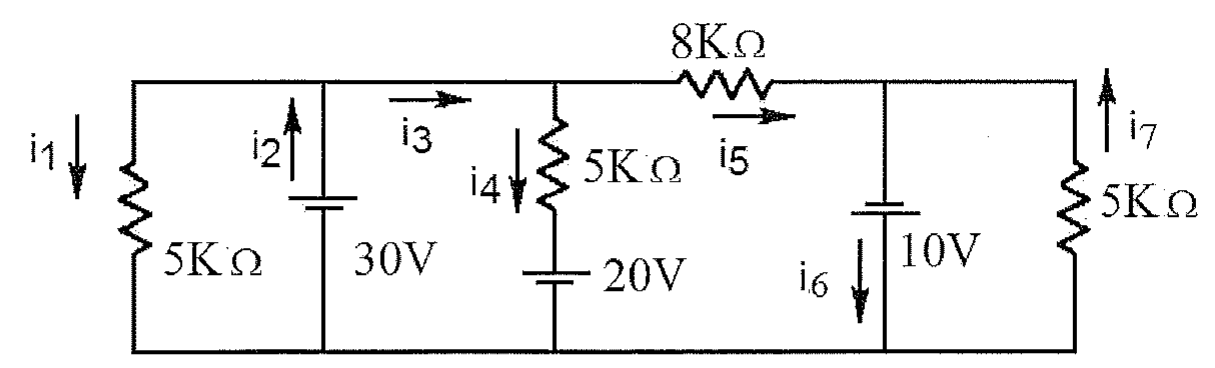

Circuito com ramos em paralelo: resistor de 5 kΩ (corrente i1), fonte de 30 V (i2), resistor de 5 kΩ em série com fonte de 20 V (i4), resistor de 8 kΩ no ramo superior (i5), fonte de 10 V (i6) e resistor de 5 kΩ (i7); corrente i3 no trecho superior.

Circuito com ramos em paralelo: resistor de 5 kΩ (corrente i1), fonte de 30 V (i2), resistor de 5 kΩ em série com fonte de 20 V (i4), resistor de 8 kΩ no ramo superior (i5), fonte de 10 V (i6) e resistor de 5 kΩ (i7); corrente i3 no trecho superior.

Qual é o valor, em mA, da corrente elétrica i₆ no circuito acima?

Ver gabarito

Gabarito: B
