Questão 12 — Circuitos em Ponte (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Circuitos Elétricos Circuitos em Ponte

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Eletrônica · Caderno Amarela

Gabarito disponível

Examine o circuito abaixo.

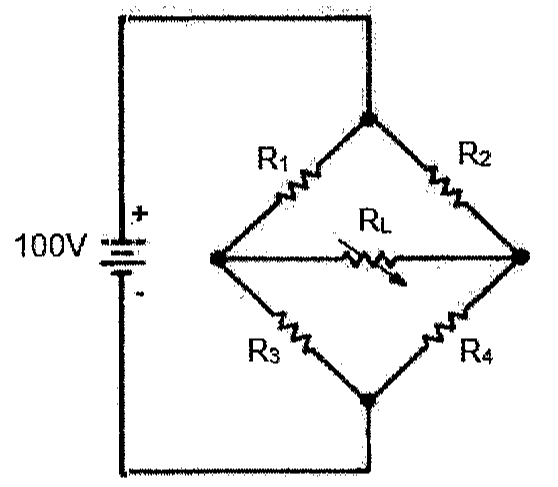

Circuito em ponte alimentado por fonte de 100V: R1 e R2 no lado superior, R3 e R4 no lado inferior, e o resistor RL ligado entre os nós laterais da ponte.

Circuito em ponte alimentado por fonte de 100V: R1 e R2 no lado superior, R3 e R4 no lado inferior, e o resistor RL ligado entre os nós laterais da ponte.

Calcule a corrente que passa em RL no circuito acima e assinale a opção correta.

Dados:R1 = 30 Ω; R2 = 60 Ω; R3 = 70 Ω; R4 = 20 Ω e RL = 150 Ω.

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito final CP-CAP/2023 — página 4
