Questão 13 — Mapa de Karnaugh (Eletrônica Digital) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Eletrônica Digital Mapa de Karnaugh

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Eletrônica · Caderno Amarela

Gabarito disponível

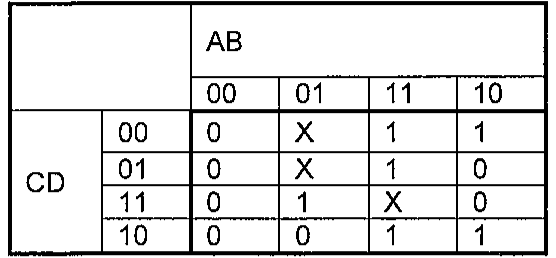

Examine o diagrama abaixo.

Mapa de Veitch-Karnaugh com colunas AB (00, 01, 11, 10) e linhas CD (00, 01, 11, 10). Linha CD=00: 0, X, 1, 1. Linha 01: 0, X, 1, 0. Linha 11: 0, 1, X, 0. Linha 10: 0, 0, 1, 1.

Mapa de Veitch-Karnaugh com colunas AB (00, 01, 11, 10) e linhas CD (00, 01, 11, 10). Linha CD=00: 0, X, 1, 1. Linha 01: 0, X, 1, 0. Linha 11: 0, 1, X, 0. Linha 10: 0, 0, 1, 1.

Um circuito, com entradas A, B, C e D, tem o diagrama de Veitch-Karnaugh apresentado acima. Assinale a opção que contém a expressão mais simples possível para a função.

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito final CP-CAP/2023 — página 4
