Questão 28 — Diodos Emissores de Luz (LED) (Eletrônica Analógica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Eletrônica Analógica Diodos Emissores de Luz (LED)

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Eletrônica · Caderno Amarela

Gabarito disponível

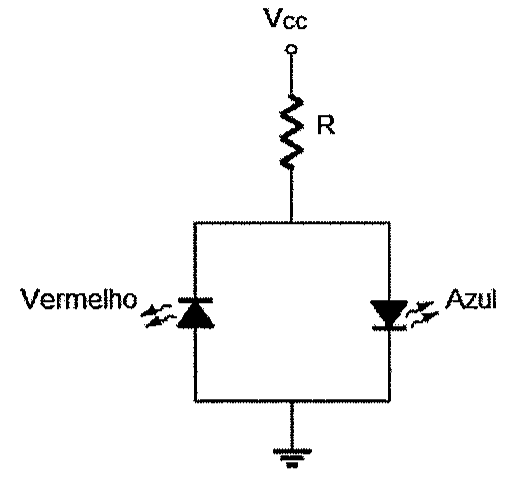

Examine a figura abaixo.

Circuito com Vcc ligado a um resistor R que alimenta dois LEDs em paralelo, um vermelho e um azul, ligados à terra; os dois LEDs estão desenhados com orientações opostas.

Circuito com Vcc ligado a um resistor R que alimenta dois LEDs em paralelo, um vermelho e um azul, ligados à terra; os dois LEDs estão desenhados com orientações opostas.

Sabendo que o diodo vermelho tem uma tensão de ruptura reversa de 3 V e uma tensão média de 2 V, quando ligado, e o diodo azul tem uma tensão média de 5V, quando ligado, assinale a opção que apresenta o valor de R para garantir uma corrente de 50 mA e que também apresenta a explicação sobre o funcionamento do circuito.

Dados: Vcc = 12 V.

Selecione uma alternativa A) R = 140Ω. O circuito funcionaria, pois a tensão média de funcionamento do diodo azul está acima da tensão média de funcionamento do diodo vermelho. B) R = 140Ω. O circuito não funcionaria, pois a tensão de ruptura do diodo vermelho é menor do que a tensão de polarização reversa devido ao funcionamento do diodo azul, fazendo com que nenhum diodo acenda. C) R = 180Ω. O circuito funcionaria, pois a tensão média de funcionamento do diodo azul está acima da tensão média de funcionamento do diodo vermelho. D) R = 200Ω. O circuito não funcionaria, pois a tensão de ruptura do diodo vermelho é menor do que a tensão de polarização reversa devido ao funcionamento do diodo azul, fazendo com que nenhum diodo acenda. E) R = 200Ω. O circuito funcionaria, pois a tensão média de funcionamento do diodo azul está acima da tensão média de funcionamento do diodo vermelho.
