Questão 27 — Teorema de Thévenin (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Circuitos Elétricos Teorema de Thévenin

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Eletrônica · Caderno Amarela

Gabarito disponível

Examine o circuito abaixo.

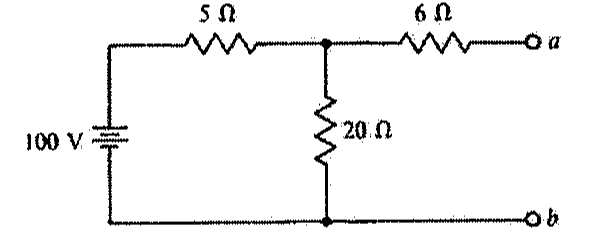

Circuito com fonte de 100 V, resistor de 5 Ω em série, resistor de 20 Ω em paralelo com a saída e resistor de 6 Ω em série até o terminal a; o terminal b está no ramo inferior.

Circuito com fonte de 100 V, resistor de 5 Ω em série, resistor de 20 Ω em paralelo com a saída e resistor de 6 Ω em série até o terminal a; o terminal b está no ramo inferior.

Qual resistor deve ser conectado entre os terminais a e b do circuito acima para que uma corrente de 5A passe por ele?

Ver gabarito

Gabarito: E

Fonte: Gabarito preliminar: Gabarito final CP-CAP/2023 — página 4
