Examine o circuito abaixo.

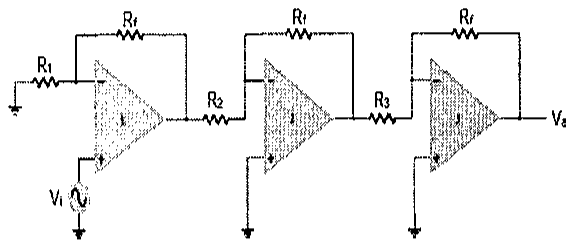

Três estágios de amplificadores operacionais em cascata, cada um com resistor de realimentação Rf; o primeiro estágio recebe Vi na entrada não inversora e tem R1 da entrada inversora à terra; o segundo e o terceiro estágios recebem o sinal pelos resistores R2 e R3 na entrada inversora, com entrada não inversora aterrada; a saída final está no terceiro estágio.

Três estágios de amplificadores operacionais em cascata, cada um com resistor de realimentação Rf; o primeiro estágio recebe Vi na entrada não inversora e tem R1 da entrada inversora à terra; o segundo e o terceiro estágios recebem o sinal pelos resistores R2 e R3 na entrada inversora, com entrada não inversora aterrada; a saída final está no terceiro estágio.

No circuito acima, sabendo que o ganho do estágio 1 é 300 e a saída Va = 3 V, calcule o valor de R1 e de Rf e assinale a opção correta.

Dados: Vi = 100 μV; R2 = R3 = 30 kΩ.

Selecione uma alternativa A) R1 = 100 Ω e Rf = 3 kΩ. B) R1 = 1003 Ω e Rf = 3 kΩ. C) R1 = 1003 Ω e Rf = 300 kΩ. D) R1 = 1003 Ω e Rf = 30 MΩ. E) R1 = 10033 Ω e Rf = 30 MΩ.

Ver gabarito

Gabarito: C
