Examine as figuras abaixo.

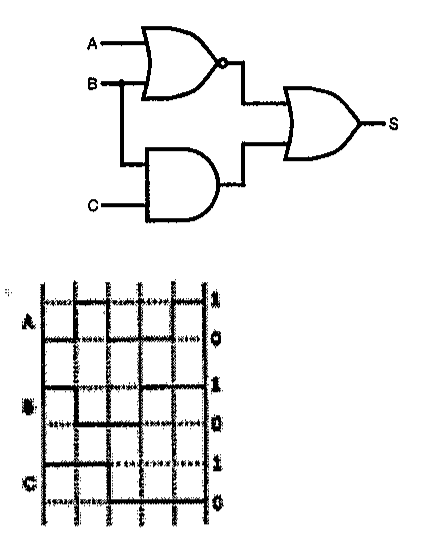

Circuito lógico: porta NOR com entradas A e B; porta AND com entradas B e C; porta OR recebe as duas saídas e gera S. Abaixo, diagrama de tempo em cinco intervalos: A permanece em 1; B vale 1 no primeiro intervalo, 0 no segundo e terceiro e 1 no quarto e quinto; C vale 1 nos dois primeiros intervalos e 0 nos três últimos.

Circuito lógico: porta NOR com entradas A e B; porta AND com entradas B e C; porta OR recebe as duas saídas e gera S. Abaixo, diagrama de tempo em cinco intervalos: A permanece em 1; B vale 1 no primeiro intervalo, 0 no segundo e terceiro e 1 no quarto e quinto; C vale 1 nos dois primeiros intervalos e 0 nos três últimos.

Considere o circuito lógico, com entradas A, B e C, e saída S e o gráfico com os valores para as entradas A, B e C apresentados acima, assinalando a seguir a opção que apresenta os valores para a saída S.

Selecione uma alternativa A) 1, 1, 0, 1, 1 B) 0, 1, 0, 1, 1 C) 0, 0, 1, 0, 0 D) 1, 0, 1, 0, 0 E) 1, 1, 1, 1, 1
