Examine a figura abaixo.

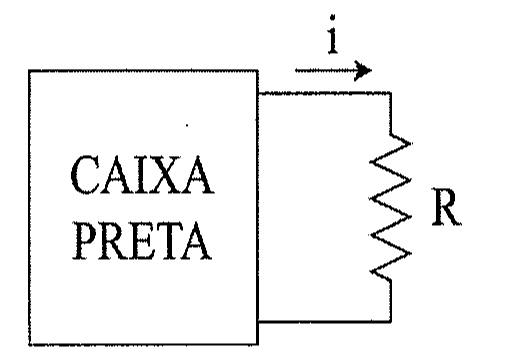

A figura acima mostra uma caixa preta, representando um circuito composto unicamente por resistores e por fontes independentes de tensão e corrente. Essa caixa preta permite acesso a dois terminais, aos quais se conecta uma resistência. Se R = 2 Ω, então i = 1 A. Se R = 11 Ω, então i = 0,5 A. Assim, qual resistência R implica uma corrente i = 0,1 A?
