Questão 16 — Queda de Tensão (Instalações Elétricas) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Instalações Elétricas Queda de Tensão

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023 Técnico

Marinha do Brasil · Eletrotécnica — Corpo Auxiliar de Praças (CP-CAP) · Caderno Amarela

Gabarito disponível

Examine a figura abaixo.

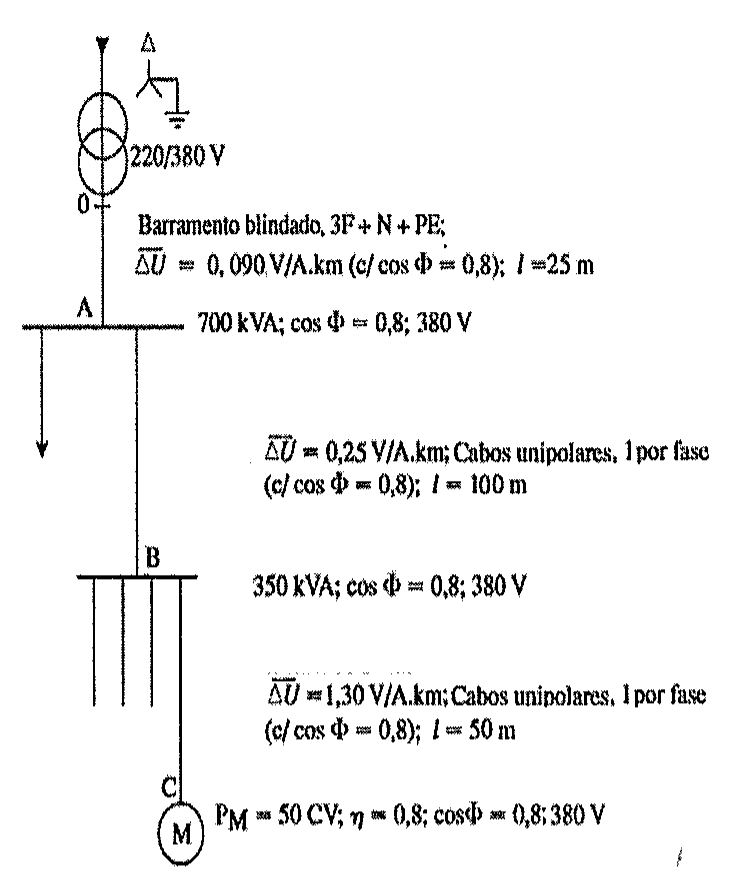

Diagrama unifilar: transformador triângulo-estrela aterrado 220/380 V no ponto 0; barramento blindado 3F + N + PE, ΔU = 0,090 V/A.km (c/ cos Φ = 0,8), l = 25 m até o ponto A (carga de 700 kVA; cos Φ = 0,8; 380 V); cabos unipolares, 1 por fase, ΔU = 0,25 V/A.km (c/ cos Φ = 0,8), l = 100 m até o ponto B (carga de 350 kVA; cos Φ = 0,8; 380 V); cabos unipolares, 1 por fase, ΔU = 1,30 V/A.km (c/ cos Φ = 0,8), l = 50 m até o ponto C, motor M com P_M = 50 CV; η = 0,8; cosΦ = 0,8; 380 V.

Admitindo que as potências e os fatores de potência permaneçam constantes e também que a tensão na origem da instalação tenha o valor nominal e considerando √3 = 1,73 e 1 CV = 736 W, assinale a opção que apresenta, aproximadamente, a queda de tensão total desde o ponto O (Saída do Transformador) até o ponto C (Motor de 50 CV) da figura acima.
