Examine a figura abaixo.

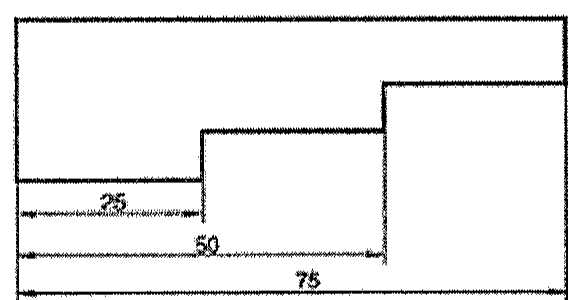

Desenho de peça com degraus e três cotas horizontais (25, 50 e 75), todas partindo da mesma aresta de referência à esquerda e dispostas em linhas paralelas.

Desenho de peça com degraus e três cotas horizontais (25, 50 e 75), todas partindo da mesma aresta de referência à esquerda e dispostas em linhas paralelas.

Assinale a opção que apresenta o tipo de cotagem utilizado no desenho acima.

Selecione uma alternativa A) Em série. B) Em paralelo. C) Em paralelo com linhas de cotas sobrepostas. D) De elementos repetidos em uma direção. E) Por coordenadas.

Ver gabarito

Gabarito: B
