Analise os circuitos amplificadores abaixo.

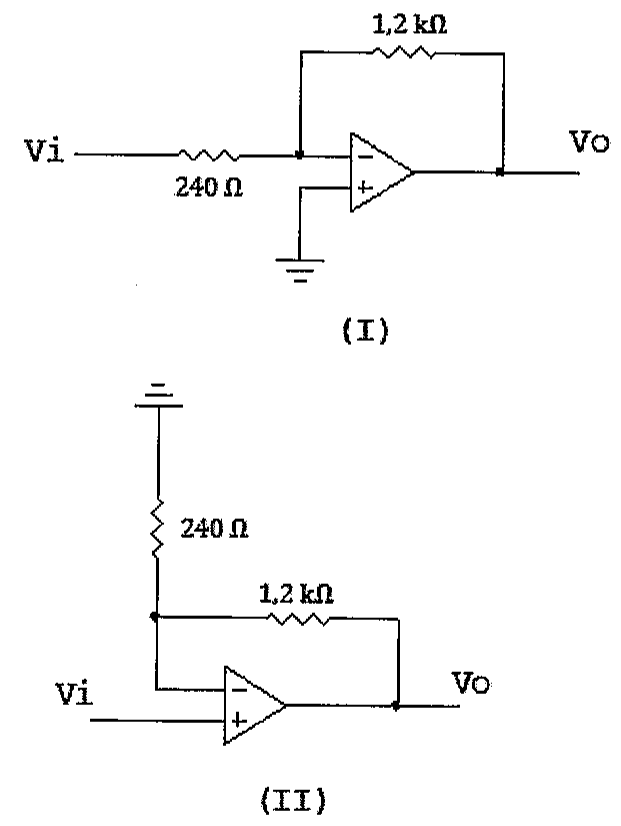

Circuito (I): amplificador inversor com resistor de entrada de 240 Ω e realimentação de 1,2 kΩ, entrada não inversora aterrada. Circuito (II): amplificador não inversor com Vi na entrada não inversora, 240 Ω da entrada inversora ao terra e realimentação de 1,2 kΩ.

Circuito (I): amplificador inversor com resistor de entrada de 240 Ω e realimentação de 1,2 kΩ, entrada não inversora aterrada. Circuito (II): amplificador não inversor com Vi na entrada não inversora, 240 Ω da entrada inversora ao terra e realimentação de 1,2 kΩ.

A tensão de saída (Vₒ) resultante nos circuitos amplificadores (I) e (II) para uma entrada Vᵢ = 3V será, respectivamente:

Ver gabarito

Gabarito: B
