Examine a figura abaixo.

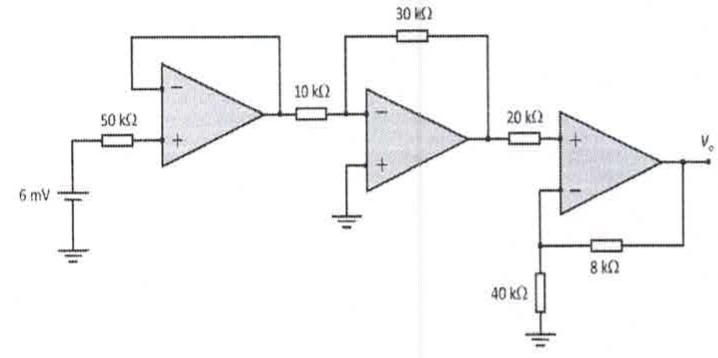

Três amplificadores operacionais em cascata: seguidor de tensão com entrada de 6 mV por resistor de 50 kΩ; inversor com resistor de entrada de 10 kΩ e realimentação de 30 kΩ; não inversor com resistor de entrada de 20 kΩ, resistor de 40 kΩ ao terra e realimentação de 8 kΩ; saída Vo.

Três amplificadores operacionais em cascata: seguidor de tensão com entrada de 6 mV por resistor de 50 kΩ; inversor com resistor de entrada de 10 kΩ e realimentação de 30 kΩ; não inversor com resistor de entrada de 20 kΩ, resistor de 40 kΩ ao terra e realimentação de 8 kΩ; saída Vo.

Considerando os amplificadores operacionais da figura acima como ideais, assinale a opção que apresenta corretamente o valor da tensão no ponto V₀, em mV.

Ver gabarito

Gabarito: B
