Questão 21 — Transformação Estrela-Triângulo (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Circuitos Elétricos Transformação Estrela-Triângulo

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Quadro Técnico de Praças da Armada (QTPA) — Eletroeletrônica · Caderno Amarela

Gabarito disponível

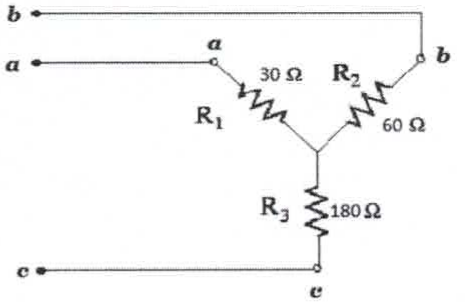

Analisando o circuito Y abaixo.
Circuito em estrela entre os terminais a, b e c: R1 = 30 Ω no terminal a, R2 = 60 Ω no terminal b e R3 = 180 Ω no terminal c.

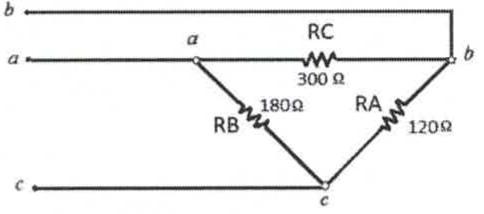

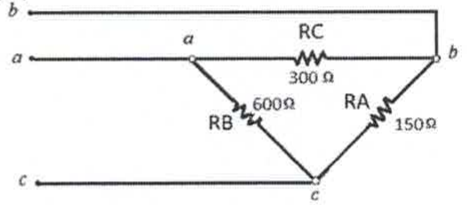

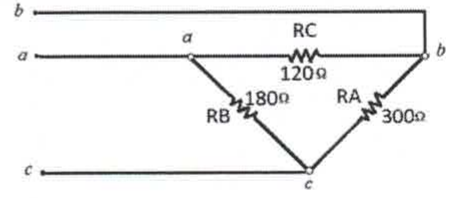

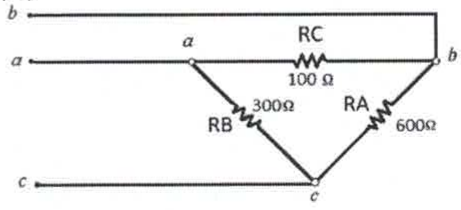

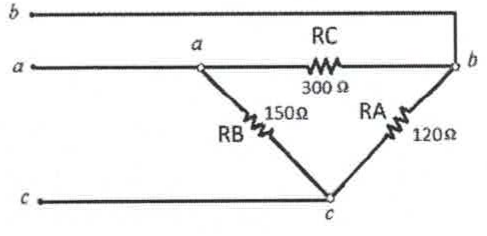

Assinale a opção que apresenta a conversão equivalente em Δ.

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito final CP-QTPA 2023 — página 1
