A respeito das conversões entre redes Y e Δ (delta), considere a figura abaixo.

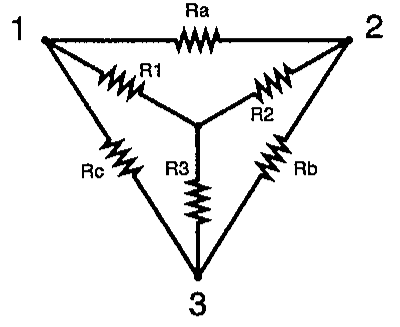

Triângulo com vértices 1, 2 e 3 e resistores Ra (entre 1 e 2), Rb (entre 2 e 3) e Rc (entre 1 e 3); no interior, uma estrela com R1 ligado ao vértice 1, R2 ao vértice 2 e R3 ao vértice 3.

Triângulo com vértices 1, 2 e 3 e resistores Ra (entre 1 e 2), Rb (entre 2 e 3) e Rc (entre 1 e 3); no interior, uma estrela com R1 ligado ao vértice 1, R2 ao vértice 2 e R3 ao vértice 3.

Assinale a opção que apresenta corretamente o valor de Ra.

Ver gabarito

Gabarito: D
