Observe o circuito abaixo.

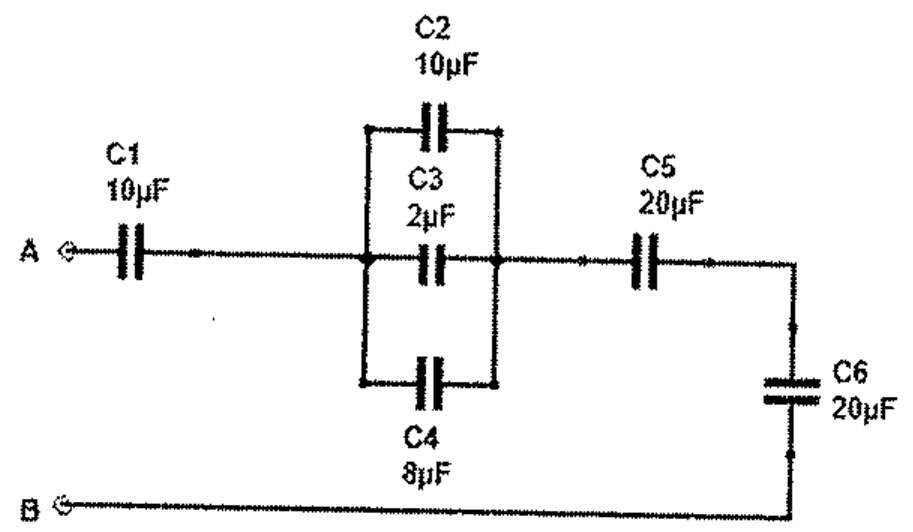

Circuito de capacitores entre A e B: C1 = 10 μF em série com o paralelo de C2 = 10 μF, C3 = 2 μF e C4 = 8 μF, seguido de C5 = 20 μF e C6 = 20 μF em série até B.

Circuito de capacitores entre A e B: C1 = 10 μF em série com o paralelo de C2 = 10 μF, C3 = 2 μF e C4 = 8 μF, seguido de C5 = 20 μF e C6 = 20 μF em série até B.

Determine a capacitância total do circuito, vista entre os pontos A e B, e assinale a opção correta.

Ver gabarito

Gabarito: D
