Questão 3 — Associação de Capacitores (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Circuitos Elétricos Associação de Capacitores

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Eletrônica · Caderno Amarela

Gabarito disponível

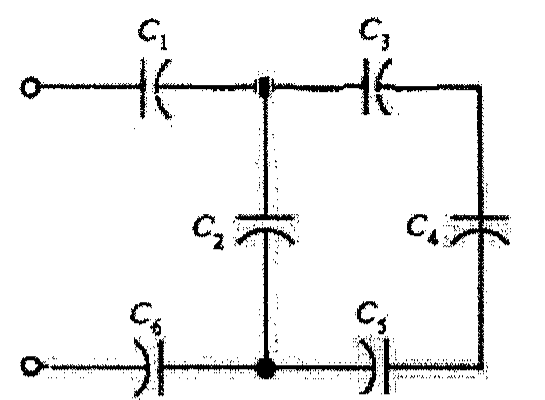

Examine a figura abaixo.

Rede capacitiva entre dois terminais: no ramo superior, C1 seguido de C3; do nó entre C1 e C3 desce C2 até o nó inferior; C3 liga-se a C4, que desce até C5; no ramo inferior, C6 liga o terminal inferior ao nó inferior, e C5 liga o nó inferior a C4.

Rede capacitiva entre dois terminais: no ramo superior, C1 seguido de C3; do nó entre C1 e C3 desce C2 até o nó inferior; C3 liga-se a C4, que desce até C5; no ramo inferior, C6 liga o terminal inferior ao nó inferior, e C5 liga o nó inferior a C4.

Calcule a capacitância total da rede capacitiva apresentada na figura acima e assinale a opção correta.

Dados: C1 = C3 = C4 = C6 = 3 μF; C2 = 2 μF e C5 = 6 μF.

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito final CP-CAP/2023 — página 4
