Questão 33 — Associação de Resistores — Resistência Equivalente (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha · Marinha do Brasil 2024

Circuitos Elétricos Associação de Resistores — Resistência Equivalente

Serviço de Seleção do Pessoal da Marinha 2024

Marinha do Brasil · Corpo Auxiliar de Praças da Marinha — Eletrônica · Caderno Amarela

Gabarito disponível

Observe o circuito abaixo.

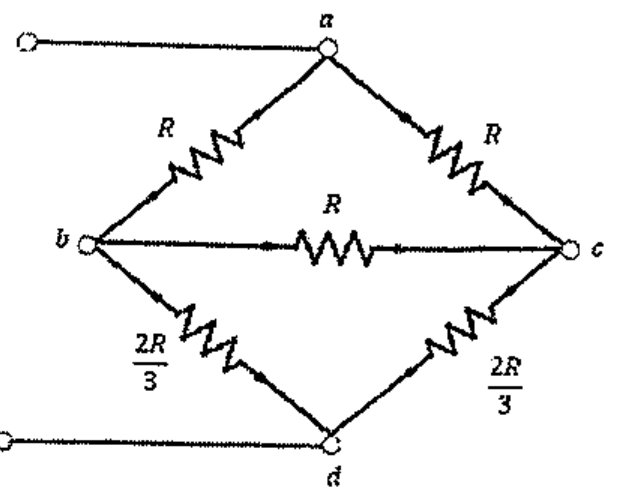

Circuito em losango com nós a, b, c e d: resistores R entre a e b, entre a e c e entre b e c; resistores 2R/3 entre b e d e entre c e d; terminais externos ligados aos nós a e d.

Circuito em losango com nós a, b, c e d: resistores R entre a e b, entre a e c e entre b e c; resistores 2R/3 entre b e d e entre c e d; terminais externos ligados aos nós a e d.

Determine a resistência total do circuito apresentado acima e assinale a opção correta.

Ver gabarito

Gabarito: A

Fonte: Gabarito preliminar: Gabarito final CP-CAP 2024 — página 5
