Questão 42 — Associação de Resistores — Resistência Equivalente (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha · Marinha do Brasil 2024

Circuitos Elétricos Associação de Resistores — Resistência Equivalente

Serviço de Seleção do Pessoal da Marinha 2024

Marinha do Brasil · Corpo Auxiliar de Praças da Marinha — Eletrônica · Caderno Amarela

Gabarito disponível

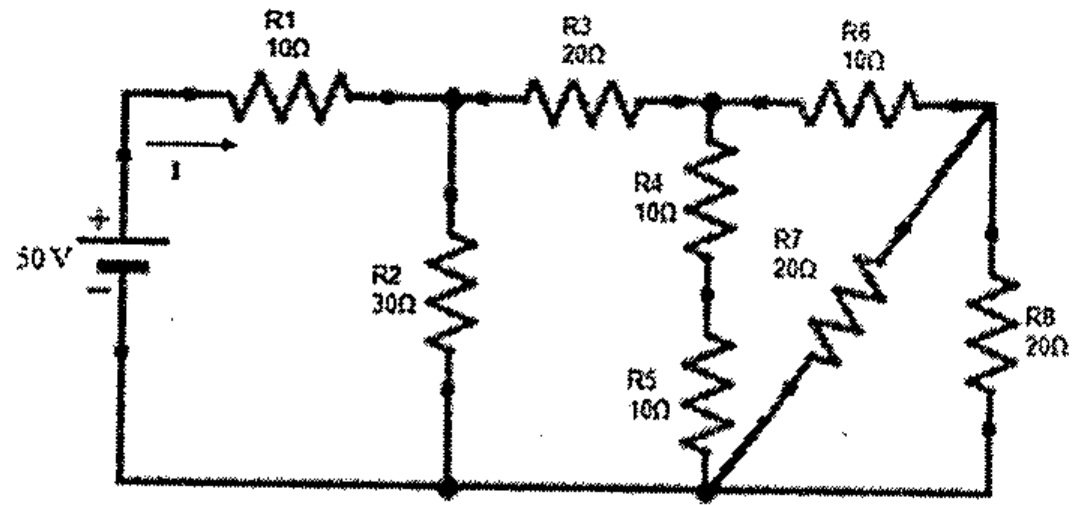

Observe o circuito abaixo.

Circuito com fonte de 50 V e corrente I: R1 = 10 Ω em série; R2 = 30 Ω em derivação; R3 = 20 Ω em série; R4 = 10 Ω e R5 = 10 Ω em série numa derivação; R6 = 10 Ω, R7 = 20 Ω em diagonal e R8 = 20 Ω na última malha.

Circuito com fonte de 50 V e corrente I: R1 = 10 Ω em série; R2 = 30 Ω em derivação; R3 = 20 Ω em série; R4 = 10 Ω e R5 = 10 Ω em série numa derivação; R6 = 10 Ω, R7 = 20 Ω em diagonal e R8 = 20 Ω na última malha.

Com base nessas informações, determine o valor da resistência total do circuito e o valor da corrente I, respectivamente e assinale a opção correta.

Selecione uma alternativa A) 130 Ω e 0,4 A. B) 100 Ω e 0,5 A. C) 50 Ω e 1 A. D) 25 Ω e 2 A. E) 20 Ω e 2,5 A.

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito final CP-CAP 2024 — página 5
