Questão 5 — Associação de Resistores — Resistência Equivalente (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Circuitos Elétricos Associação de Resistores — Resistência Equivalente

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Eletrônica · Caderno Amarela

Gabarito disponível

Examine a figura abaixo.

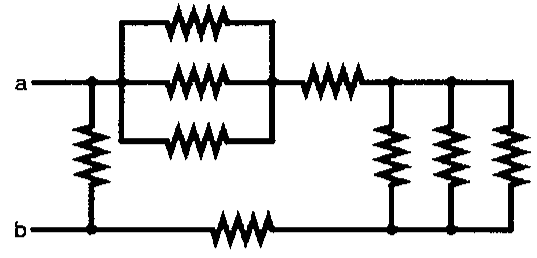

Rede de resistores iguais entre os terminais a e b: um resistor entre a e b; a partir de a, três resistores em paralelo seguidos de um resistor em série; em seguida, três resistores em paralelo ligados ao ramo inferior; um resistor no ramo inferior ligado a b.

Rede de resistores iguais entre os terminais a e b: um resistor entre a e b; a partir de a, três resistores em paralelo seguidos de um resistor em série; em seguida, três resistores em paralelo ligados ao ramo inferior; um resistor no ramo inferior ligado a b.

Assinale a opção que apresenta a resistência equivalente nos terminais "a" e "b". Considere que todas as resistências têm o mesmo valor R.

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito final CP-CAP/2023 — página 4
