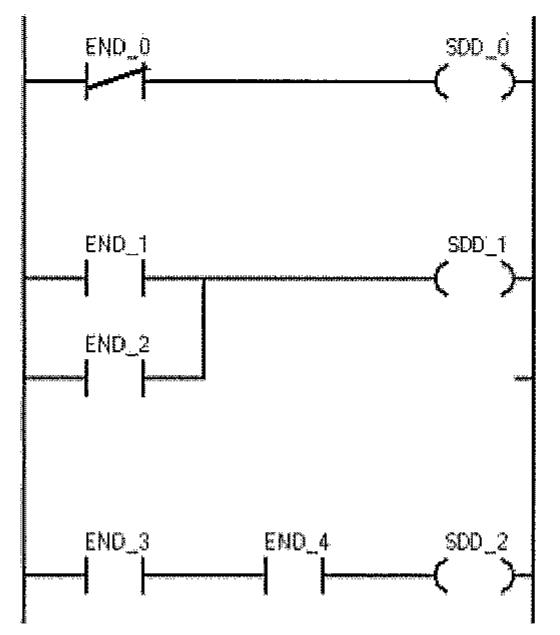

Analise a figura a seguir.
Sabe-se que as instruções booleanas podem ser de entrada (contatos NA e NF) e de saída (bobinas), e outras instruções podem ser definidas pela forma como estão dispostos estes contatos na lógica de controle.
O programa representado na figura acima, mostra esta situação, onde os contatos estão representados pelos endereços END_0, END_1, END_2, END_3 e END_4, e as bobinas estão representadas pelos endereços SDD_0, SDD_1 e SDD_2. Sendo assim, pode-se afirmar que a analogia lógica com os endereços de entrada, são, respectivamente:
Sabe-se que as instruções booleanas podem ser de entrada (contatos NA e NF) e de saída (bobinas), e outras instruções podem ser definidas pela forma como estão dispostos estes contatos na lógica de controle.
O programa representado na figura acima, mostra esta situação, onde os contatos estão representados pelos endereços END_0, END_1, END_2, END_3 e END_4, e as bobinas estão representadas pelos endereços SDD_0, SDD_1 e SDD_2. Sendo assim, pode-se afirmar que a analogia lógica com os endereços de entrada, são, respectivamente:
