Questão 13 — Circuitos Eletropneumáticos (Automação Industrial) — Diretoria de Ensino da Marinha · Marinha do Brasil 2013

Automação Industrial Circuitos Eletropneumáticos

Diretoria de Ensino da Marinha 2013 Superior

Marinha do Brasil · Professor do Magistério Superior — Sistemas Elétricos, Eletrônicos de Controle · Caderno Amarela

Gabarito disponível

Observe as figuras a seguir.

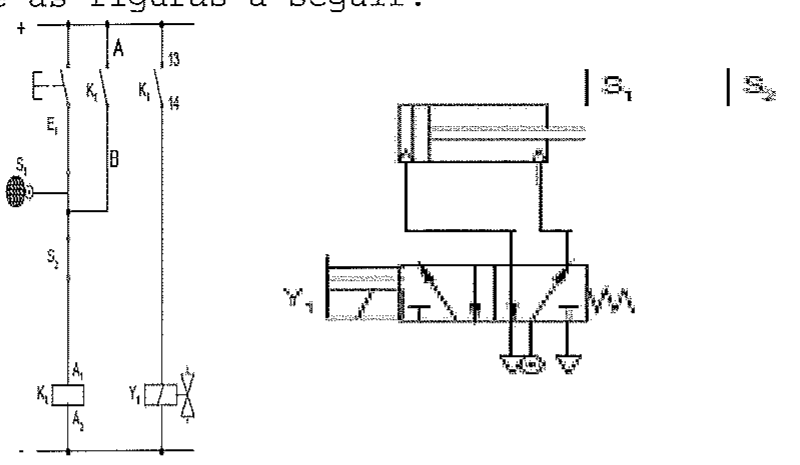

Circuito elétrico com botão E1, contatos K1 (incluindo 13-14), sensores S1 e S2, relé K1 e solenoide Y1; circuito pneumático com cilindro, sensores S1 e S2 e válvula acionada por Y1 com retorno por mola.

Circuito elétrico com botão E1, contatos K1 (incluindo 13-14), sensores S1 e S2, relé K1 e solenoide Y1; circuito pneumático com cilindro, sensores S1 e S2 e válvula acionada por Y1 com retorno por mola.

Analisando-se o diagrama acima, pode-se afirmar que o mesmo representa um circuito eletropneumático

Selecione uma alternativa A) duplo, com solenóide e memorização do sinal de saída(selo). B) simples, com solenóide e memorização do sinal de saída (selo). C) duplo, com solenóide e memorização do sinal de entrada (selo). D) simples, com solenóide e memorização do sinal de entrada (selo). E) simples, com solenóide e memorização do sinal de entrada e saída(selo).

Ver gabarito

Gabarito: D

Fonte: Gabarito preliminar: Gabarito CP-PMS/2013 — página 10
