Eletrônica Digital Flip-Flops Tipo D — Circuitos Sequenciais

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (CP-QC-CA-FN) — Eletrônica · Caderno Amarela

Gabarito disponível

Considere o circuito digital abaixo composto por flip-flops tipo D e as formas de ondas dos sinais A, B, C e CLK.

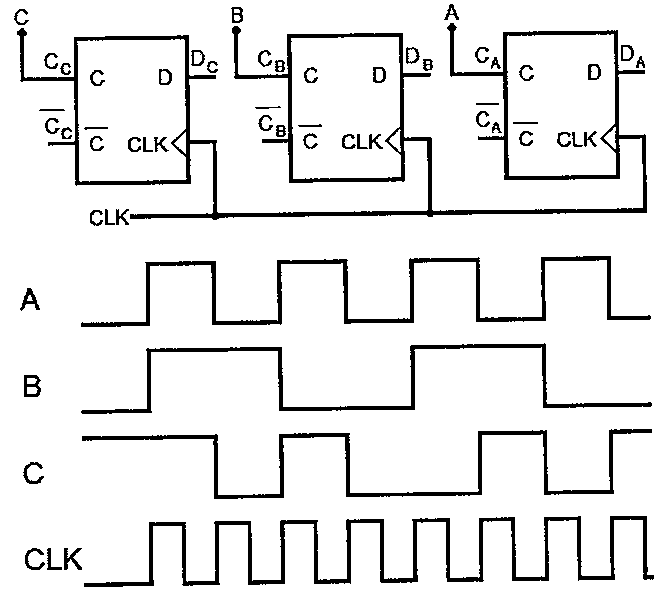

Três flip-flops tipo D com saídas C, B e A (entradas DC, DB, DA; saídas CC, CB, CA e complementares), clock CLK comum, e formas de onda dos sinais A, B, C e CLK ao longo do tempo.

Três flip-flops tipo D com saídas C, B e A (entradas DC, DB, DA; saídas CC, CB, CA e complementares), clock CLK comum, e formas de onda dos sinais A, B, C e CLK ao longo do tempo.

Analise as afirmativas abaixo, sabendo que as formas de onda acima serão geradas pelo circuito, e assinale a opção correta.

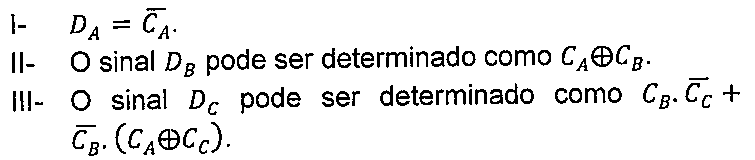

Afirmativas: I- DA = complemento de CA. II- O sinal DB pode ser determinado como CA ⊕ CB. III- O sinal DC pode ser determinado como CB.(complemento de CC) + (complemento de CB).(CA ⊕ CC).

Afirmativas: I- DA = complemento de CA. II- O sinal DB pode ser determinado como CA ⊕ CB. III- O sinal DC pode ser determinado como CB.(complemento de CC) + (complemento de CB).(CA ⊕ CC).

Selecione uma alternativa A) Apenas a afirmativa I é verdadeira. B) Apenas as afirmativas I e II são verdadeiras. C) As afirmativas I, II e III são verdadeiras. D) Apenas as afirmativas II e III são verdadeiras. E) Apenas as afirmativas I e III são verdadeiras.
