Questão 22 — Circuitos RL — Constante de Tempo (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Circuitos Elétricos Circuitos RL — Constante de Tempo

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (CP-QC-CA-FN) — Eletrônica · Caderno Amarela

Gabarito disponível

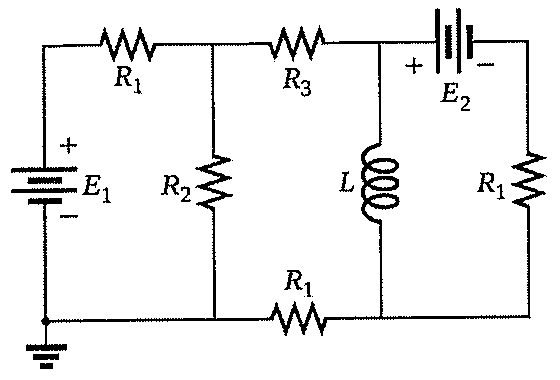

Considere o circuito da figura abaixo.

Circuito com fonte E1 (à esquerda, aterrada), resistores R1 e R3 no ramo superior, R2 em paralelo, indutor L em ramo vertical central, fonte E2 e resistor R1 no ramo direito, e resistor R1 no ramo inferior entre R2 e L.

Circuito com fonte E1 (à esquerda, aterrada), resistores R1 e R3 no ramo superior, R2 em paralelo, indutor L em ramo vertical central, fonte E2 e resistor R1 no ramo direito, e resistor R1 no ramo inferior entre R2 e L.

Dados:
E₁ = 12 V;
E₂ = 5 V;
R₁ = 3 kΩ;
R₂ = 2 kΩ;
R₃ = 5 kΩ; e
L = 138 mH.

Assinale a opção que apresenta a constante de tempo τ do circuito.

Ver gabarito

Gabarito: B
