Questão 33 — Filtros Passivos — Atenuação e Frequência de Corte (Eletrônica Analógica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Eletrônica Analógica Filtros Passivos — Atenuação e Frequência de Corte

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (CP-QC-CA-FN) — Eletrônica · Caderno Amarela

Gabarito disponível

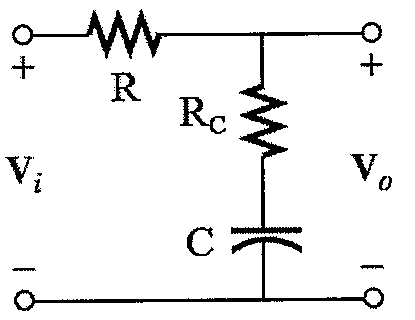

Examine a figura abaixo.

Filtro passa-baixas: resistor R em série da entrada Vi para a saída Vo; ramo em derivação formado pelo resistor RC em série com o capacitor C, ligado entre a saída e a linha de retorno.

Filtro passa-baixas: resistor R em série da entrada Vi para a saída Vo; ramo em derivação formado pelo resistor RC em série com o capacitor C, ligado entre a saída e a linha de retorno.

Considere o filtro passa-baixas acima, com tensão de entrada Vi, tensão de saída Vo e atenuação limitada pelo resistor RC = 10 Ω. Assinale a opção que apresenta a atenuação máxima em dB e a frequência de corte em rad/s.

Dados:
R = 9990 Ω; e
C = 2 nF.

Selecione uma alternativa A) −40 dB e 5.10⁸ rad/s B) −50 dB e 5.10⁴ rad/s C) −60 dB e 5.10⁸ rad/s D) −50 dB e 5.10⁸ rad/s E) −60 dB e 5.10⁴ rad/s
