Questão 34 — Máxima Transferência de Potência (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Circuitos Elétricos Máxima Transferência de Potência

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (CP-QC-CA-FN) — Eletrônica · Caderno Amarela

Gabarito disponível

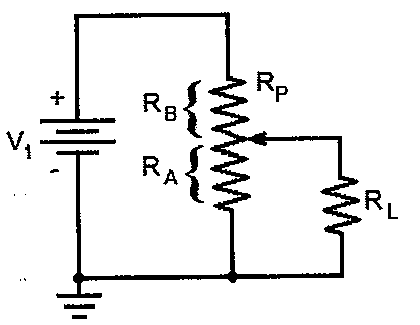

Considere o circuito abaixo, que contém um potenciômetro RP = RA + RB = 100 Ω, um resistor RL = 24 Ω e uma fonte de tensão V₁ = 12 V.

Fonte V1 alimentando o potenciômetro RP, dividido em RB (parte superior) e RA (parte inferior) pelo cursor; o resistor RL está ligado entre o cursor e o terra, em paralelo com RA.

Fonte V1 alimentando o potenciômetro RP, dividido em RB (parte superior) e RA (parte inferior) pelo cursor; o resistor RL está ligado entre o cursor e o terra, em paralelo com RA.

Determine, respectivamente, o valor da resistência RA do potenciômetro para que ocorra a máxima transferência de potência no resistor RL e o valor potência PL no resistor RL para essa condição e assinale a opção correta.

Selecione uma alternativa A) 40 Ω e 480 mW B) 40 Ω e 240 mW C) 40 Ω e 540 mW D) 60 Ω e 240 mW E) 60 Ω e 540 mW

Ver gabarito

Gabarito: E

Fonte: Gabarito preliminar: Gabarito final — Eletrônica, prova AMARELA — página 2
