Questão 18 — Máxima Transferência de Potência (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Circuitos Elétricos Máxima Transferência de Potência

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023 Técnico

Marinha do Brasil · Eletrotécnica — Corpo Auxiliar de Praças (CP-CAP) · Caderno Amarela

Gabarito disponível

Examine a figura abaixo.

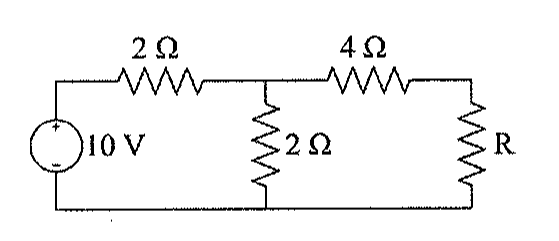

Fonte de 10 V, resistor série de 2 Ω, resistor em derivação de 2 Ω, resistor série de 4 Ω e resistor variável R na saída.

No circuito mostrado acima, a resistência R tem valor variável. Assim, a máxima potência que pode ser absorvida pelo resistor R é:

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito final CP-CAP 2023 — Eletrotécnica — página 5
