Questão 39 — Circuitos RC — Resposta Transitória (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Circuitos Elétricos Circuitos RC — Resposta Transitória

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (CP-QC-CA-FN) — Eletrônica · Caderno Amarela

Gabarito disponível

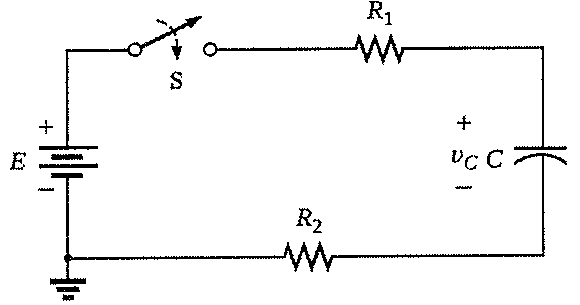

Considere o circuito da figura abaixo.

Circuito série com fonte E, chave S, resistor R1, capacitor C (tensão vC) e resistor R2, com o terminal negativo da fonte aterrado.

Circuito série com fonte E, chave S, resistor R1, capacitor C (tensão vC) e resistor R2, com o terminal negativo da fonte aterrado.

Dados:
E = 15 V;
R₁ = 3,5 kΩ;
R₂ = 1,5 kΩ; e
C = 2,4 μF.

Determine a expressão matemática para a tensão vc(t) entre os terminais do capacitor após a chave S ser fechada, considerando que a tensão inicial do capacitor quando S for fechada é de 2 V, e assinale a opção correta.

Selecione uma alternativa A) vc(t) = 4,5 − 2,5.e^(−t/12 ms) B) vc(t) = 15 − 8,5.e^(−t/12 ms) C) vc(t) = 15 − 13.e^(−t/12 ms) D) vc(t) = 10,5 − 8,5.e^(−t/8,4 ms) E) vc(t) = 15 − 13.e^(−t/8,4 ms)
