Questão 18 — Tensões Principais — Flexão e Torção Combinadas (Resistência dos Materiais) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2024

Resistência dos Materiais Tensões Principais — Flexão e Torção Combinadas

Serviço de Seleção do Pessoal da Marinha (SSPM) 2024 Superior

Marinha do Brasil · Oficial dos Quadros Complementares (CP-QC-CA-FN) — Máquinas · Caderno Amarela

Gabarito disponível

Examine a figura abaixo.

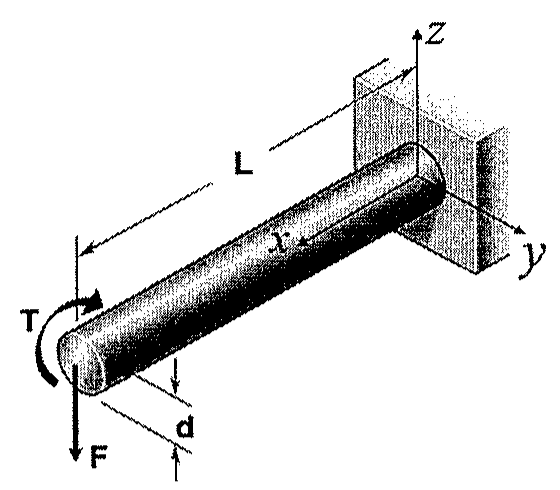

Barra cilíndrica maciça de diâmetro d e comprimento L engastada em uma parede no plano yz; na extremidade livre atuam a força F no sentido −z e o momento T em torno do eixo x, que coincide com o eixo da barra.

Barra cilíndrica maciça de diâmetro d e comprimento L engastada em uma parede no plano yz; na extremidade livre atuam a força F no sentido −z e o momento T em torno do eixo x, que coincide com o eixo da barra.

Conforme apresentado na figura, uma barra maciça de diâmetro "d" e comprimento "L" encontra-se engastada em uma de suas extremidades. Na outra extremidade atuam uma força "F" no sentido "−z" e um momento T de intensidade T = F.L/2 em torno do eixo x. Despreze efeitos de concentração de tensão e assinale a opção que apresenta a expressão correta para o cálculo da tensão principal máxima atuante nessa barra.

Dado:
I = πd⁴/64 ; J = πd⁴/32 .

Selecione uma alternativa A) (8FL/πd³)(√5 − 2) B) (8FL/πd³)(2 + √5) C) (16FL/πd³)(√17 − 2) D) (8FL/πd³)(4 + √17) E) (16FL/πd³)(√17 − 4)
