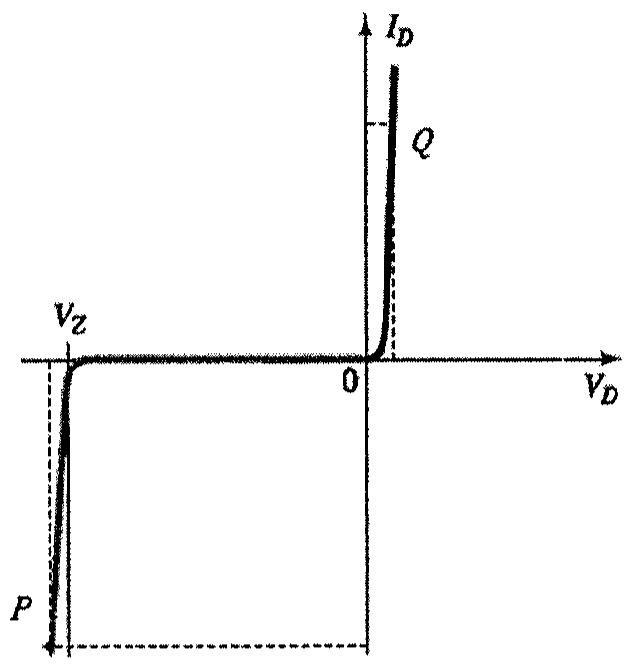

Observe abaixo a curva de um diodo do tipo Zener na qual a tensão do diodo VD é representada no eixo horizontal em volts e a corrente do diodo ID é representada no eixo vertical em miliampères.
Tem-se que a coordenada Q possui VD = 0,7 V e ID = 2 mA, a tensão VZ = −12 V e que o ponto P corresponde a uma tensão de −12,66 V associada a uma corrente de 33 mA. Com base nessas informações, assinale a opção que apresenta o valor mais próximo da resistência do diodo na região de condução reversa.
