Questão 6 — Diodo Zener (Eletrônica Analógica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2023

Eletrônica Analógica Diodo Zener

Serviço de Seleção do Pessoal da Marinha (SSPM) 2023

Marinha do Brasil · Corpo Auxiliar de Praças (CP-CAP) — Eletrônica · Caderno Amarela

Gabarito disponível

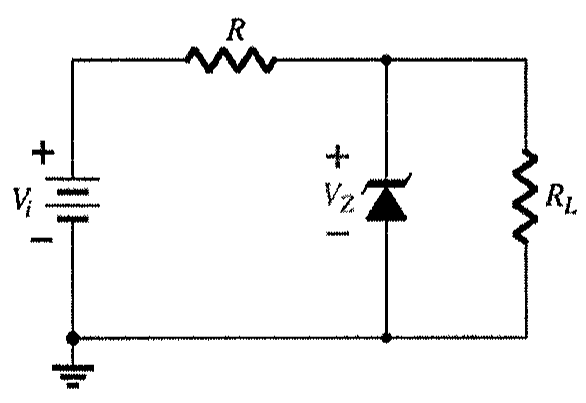

Examine a figura abaixo.

Circuito com fonte Vi, resistor R em série e, em paralelo, um diodo zener com tensão VZ e um resistor de carga RL; o terminal negativo da fonte está aterrado.

Circuito com fonte Vi, resistor R em série e, em paralelo, um diodo zener com tensão VZ e um resistor de carga RL; o terminal negativo da fonte está aterrado.

Para uma tensão zener Vz = 5V, constante para qualquer valor de corrente, qual é o valor da corrente fornecida pela fonte Vi = 10V para R=RL=50 Ω?

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito final CP-CAP/2023 — página 4
