Examine o circuito abaixo.

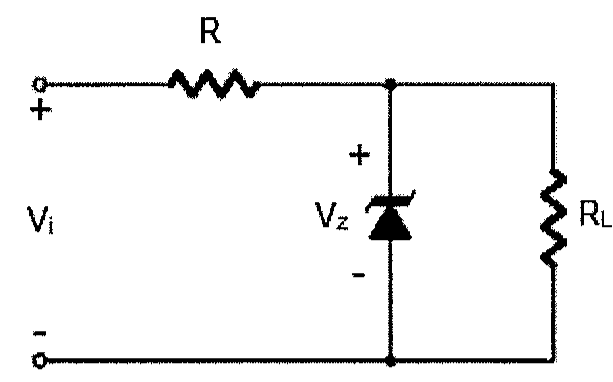

Circuito com entrada Vi, resistor R em série e, em paralelo, um diodo Zener com tensão Vz e um resistor de carga RL.

Calcule o valor mínimo (Vimin) e o valor máximo (Vimax) de Vi que manterão o diodo Zener ligado no circuito acima e assinale a opção correta.

Dados: Vz = 12 V; IZM = 50 mA; R = 200 Ω e RL = 2K Ω.

Selecione uma alternativa A) Vimin = 10,91 V e Vimax = 23,2 V. B) Vimin = 10,91 V e Vimax = 34 V. C) Vimin = 13,2 V e Vimax =23,2 V D) Vimin = 13,2 V e Vimax = 34 V. E) Vimin = 13,2 V e Vimax = 35,3 V

Ver gabarito

Gabarito: C
