Questão 17 — Transistor Bipolar de Junção — Amplificador Emissor-Comum (Eletrônica Analógica) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Eletrônica Analógica Transistor Bipolar de Junção — Amplificador Emissor-Comum

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Oficial dos Quadros Complementares (QC-FN Engenharias e QC-CA Ciências Náuticas — Área de Náutica) · Caderno Amarela

Gabarito disponível

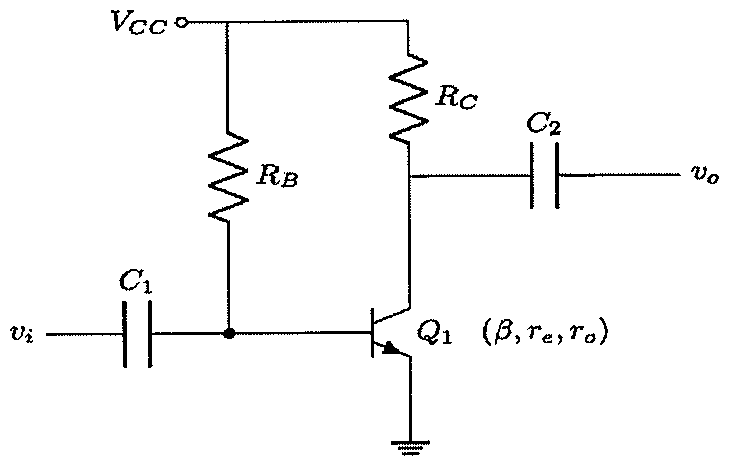

Observe o circuito com transistor bipolar de junção abaixo.

Circuito amplificador com transistor bipolar Q1 (beta, re, ro): entrada vi acoplada pelo capacitor C1 à base; resistor RB entre Vcc e a base; resistor RC entre Vcc e o coletor; saída vo acoplada ao coletor pelo capacitor C2; emissor ligado à terra.

Circuito amplificador com transistor bipolar Q1 (beta, re, ro): entrada vi acoplada pelo capacitor C1 à base; resistor RB entre Vcc e a base; resistor RC entre Vcc e o coletor; saída vo acoplada ao coletor pelo capacitor C2; emissor ligado à terra.

Com base nessas informações, assinale a opção correta.

Selecione uma alternativa A) Trata-se de um circuito coletor-comum, onde C₁ e C₂ são capacitores de acoplamento. B) Para a análise CA deste circuito, deve-se tornar Vcc um curto-circuito e substituir os capacitores C₁ e C₂ por circuito aberto. C) O ganho de tensão vo/vi pode ser expresso por −Rc/re quando ro ≥ 10Rc.

O ganho de tensão vo/vi pode ser expresso por −Rc/re quando ro ≥ 10Rc.

D) Há um deslocamento de fase de 90º entre os sinais de entrada (vᵢ) e saída (vₒ). E) O valor de β não é aplicável no modelo de pequenos sinais deste transistor.
