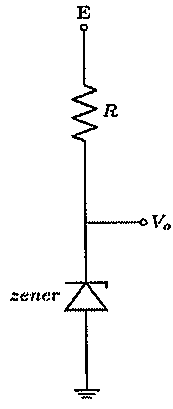

Examine a figura abaixo.
Uma importante aplicação do diodo encontra-se nos reguladores de tensão, onde é explorada a operação na zona de ruptura inversa de diodos especiais, os chamados diodos Zener. Para o regulador sem carga representado na figura acima, considere que o diodo Zener é modelado por uma fonte de tensão fixa VZ0 em série com a sua resistência interna rz. Considerando também a tensão de alimentação E e o resistor R, conforme mostrados na figura acima, assinale a opção que apresenta o valor Vo.
Uma importante aplicação do diodo encontra-se nos reguladores de tensão, onde é explorada a operação na zona de ruptura inversa de diodos especiais, os chamados diodos Zener. Para o regulador sem carga representado na figura acima, considere que o diodo Zener é modelado por uma fonte de tensão fixa VZ0 em série com a sua resistência interna rz. Considerando também a tensão de alimentação E e o resistor R, conforme mostrados na figura acima, assinale a opção que apresenta o valor Vo.
