Questão 16 — Análise de Circuitos em Corrente Contínua (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Circuitos Elétricos Análise de Circuitos em Corrente Contínua

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Oficial dos Quadros Complementares (QC-FN Engenharias e QC-CA Ciências Náuticas — Área de Náutica) · Caderno Amarela

Gabarito disponível

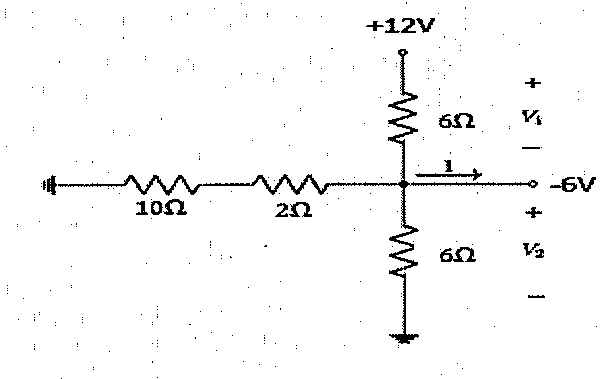

Considere o circuito abaixo.

Circuito: fonte de +12 V ligada por resistor de 6 Ω ao nó central; do nó central, resistor de 6 Ω para a terra; à esquerda, resistores de 10 Ω e 2 Ω em série até um terminal; à direita, terminal a −6 V com corrente I saindo do nó. V1 indicada sobre o resistor superior e V2 sobre o resistor inferior.

Circuito: fonte de +12 V ligada por resistor de 6 Ω ao nó central; do nó central, resistor de 6 Ω para a terra; à esquerda, resistores de 10 Ω e 2 Ω em série até um terminal; à direita, terminal a −6 V com corrente I saindo do nó. V1 indicada sobre o resistor superior e V2 sobre o resistor inferior.

Com base nessas informações, assinale a opção que apresenta os valores corretos das tensões V₁, V₂ e da corrente I, respectivamente.

Selecione uma alternativa A) −6 V; 18 V; 4,5 A B) −3 V; 18 V; 4 A C) −6 V; 15 V; 4,5 A D) −3 V; 15 V; 4 A E) −3 V; 18 V; 4,5 A

Ver gabarito

Gabarito: A

Fonte: Gabarito preliminar: Gabarito final SSPM — Eletrônica — página 4
