Questão 40 — Função de Transferência de Circuitos RLC (Circuitos Elétricos) — Serviço de Seleção do Pessoal da Marinha (SSPM) · Marinha do Brasil 2025

Circuitos Elétricos Função de Transferência de Circuitos RLC

Serviço de Seleção do Pessoal da Marinha (SSPM) 2025

Marinha do Brasil · Oficial dos Quadros Complementares (QC-FN Engenharias e QC-CA Ciências Náuticas — Área de Náutica) · Caderno Amarela

Gabarito disponível

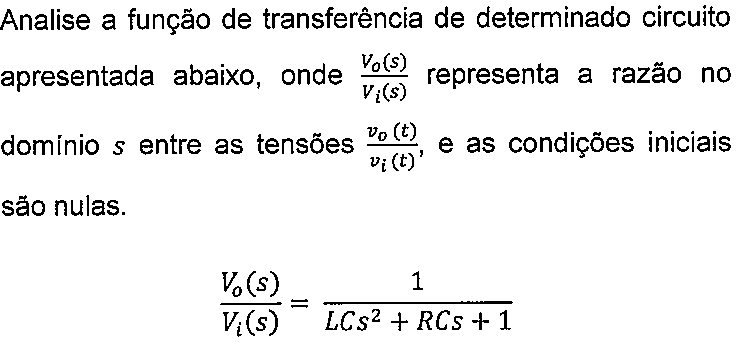

Texto do enunciado: Analise a função de transferência de determinado circuito apresentada abaixo, onde Vo(s)/Vi(s) representa a razão no domínio s entre as tensões vo(t)/vi(t), e as condições iniciais são nulas. Vo(s)/Vi(s) = 1/(LCs² + RCs + 1).

Pode-se dizer que o circuito representado por essa função é um circuito:

Selecione uma alternativa A) RLC em série, em que o sinal vₒ(t) é medido sobre o indutor L. B) LC em paralelo, onde R representa a resistência interna do capacitor C. C) RLC em série, em que o sinal vₒ(t) é medido sobre o capacitor C. D) LC em paralelo, com dois capacitores de valor C e um indutor L. E) RLC em série, em que o sinal vₒ(t) é medido sobre o resistor R.

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito final SSPM — Eletrônica — página 4
