Questão 22 — Função de Transferência de Circuitos RLC (Circuitos Elétricos) — Marinha do Brasil — Diretoria de Ensino da Marinha · Marinha do Brasil 2019

Circuitos Elétricos Função de Transferência de Circuitos RLC

Marinha do Brasil — Diretoria de Ensino da Marinha 2019 Superior

Marinha do Brasil · Oficial dos Quadros Complementares da Armada e de Fuzileiros Navais (CP-QC-CA e QC-FN) — Eletrônica · Caderno Amarela

Gabarito disponível

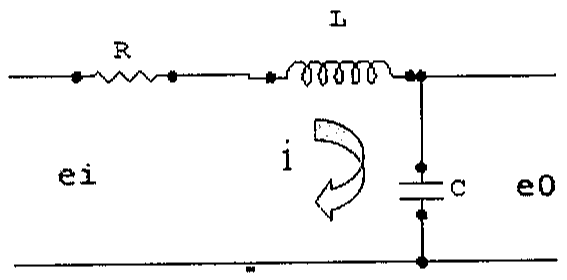

Observe o circuito RLC abaixo:

Circuito RLC: tensão de entrada ei aplicada a resistor R e indutor L em série, com capacitor C em paralelo na saída e0; corrente de malha i indicada.

Circuito RLC: tensão de entrada ei aplicada a resistor R e indutor L em série, com capacitor C em paralelo na saída e0; corrente de malha i indicada.

Considerando as condições iniciais nulas, calcule a função de transferência E₀(s)/Eᵢ(s) do circuito e assinale a opção correta.

Selecione uma alternativa A) E₀(s)/Eᵢ(s) = 1/(LCs+RCs+1) B) E₀(s)/Eᵢ(s) = 1/(LCs²+RCs+1) C) E₀(s)/Eᵢ(s) = 1/(LCs²+RCs²+1) D) E₀(s)/Eᵢ(s) = 1/(LCs²+RCs) E) E₀(s)/Eᵢ(s) = 1/(Ls²+Cs+R)

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito final — Eletrônica/2019 — página 2
