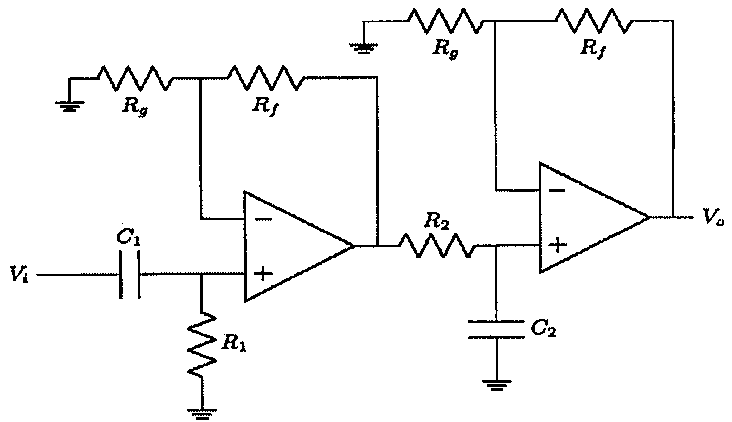

O circuito abaixo representa um filtro ativo com amplificadores operacionais ideais.
Dados:
R₁ = R₂ = 20 kΩ;
C₁ = 0,2 μF;
C₂ = 0,001 μF; e
π ≈ 3.
Com base nessas informações, assinale a opção que apresenta qual tipo de filtro e sua(s) respectiva(s) frequência(s) de corte.
Dados:
R₁ = R₂ = 20 kΩ;
C₁ = 0,2 μF;
C₂ = 0,001 μF; e
π ≈ 3.
Com base nessas informações, assinale a opção que apresenta qual tipo de filtro e sua(s) respectiva(s) frequência(s) de corte.
