Gabarito disponível
Texto-base:
Quando precisar use os seguintes valores para as constantes: Aceleração da gravidade: 10 m/s². 1,0 cal = 4,2 J = 4,2 × 10⁷ erg. Calor específico da água: 1,0 cal/g.K. Massa específica da água: 1,0 g/cm³. Massa específica do ar: 1,2 kg/m³. Velocidade do som no ar: 340 m/s.

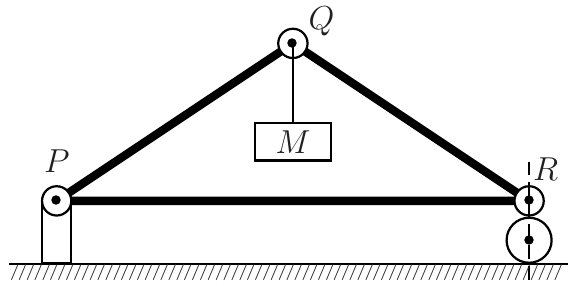

Três barras de peso desprezível, articuladas nos pinos P, Q e R, constituem uma estrutura vertical em forma de triângulo isósceles, com 6,0 m de base e 4,0 m de altura, que sustenta uma massa M suspensa em Q em equilíbrio estático. O pino P também é articulado no seu apoio fixo, e o pino R apoia-se verticalmente sobre o rolete livre. Sendo de 1,5 × 10⁴ N e 5,0 × 10³ N os respectivos valores máximos das forças de tração e compressão suportáveis por qualquer das barras, o máximo valor possível para M é de
