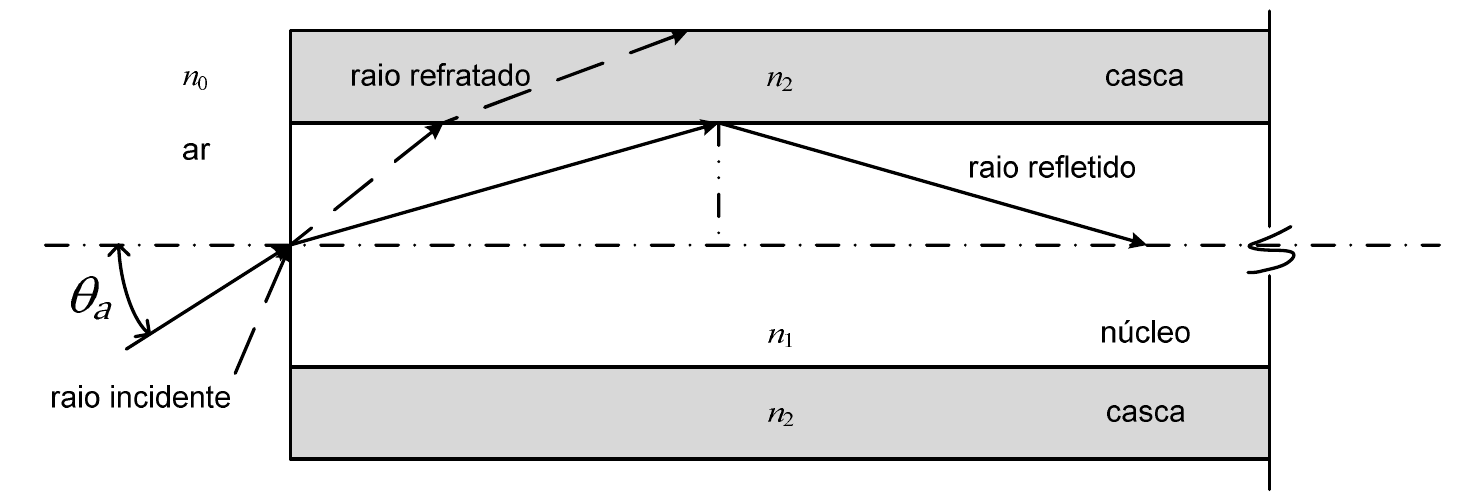

As fibras ópticas funcionam pelo Princípio da Reflexão Total, que ocorre quando os raios de luz que seguem determinados percursos dentro da fibra são totalmente refletidos na interface núcleo-casca, permanecendo no interior do núcleo. Considerando apenas a incidência de raios meridionais e que os raios refratados para a casca são perdidos, e ainda, sabendo que os índices de refração do ar, do núcleo e da casca são dados, respectivamente, por n₀, n₁, e n₂ (n₁ > n₂ > n₀), o ângulo máximo de incidência θa, na interface ar-núcleo, para o qual ocorre a reflexão total no interior da fibra é:
Considerações:
• raios meridionais são aqueles que passam pelo centro do núcleo; e
• todas as opções abaixo correspondem a números reais.
