Questão 32 — Química: Estudo dos Gases — Transformações Gasosas

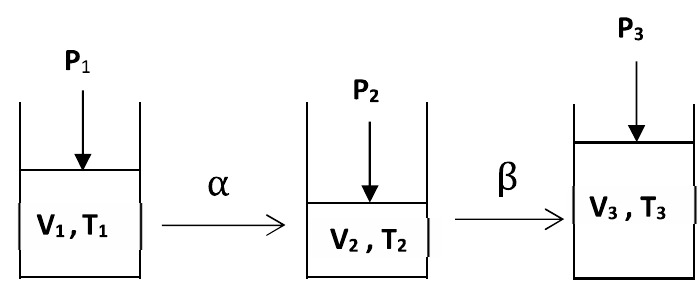

Um sistema fechado contendo um gás ideal no estado 1 sofre as transformações α e β, conforme indicado na figura abaixo.

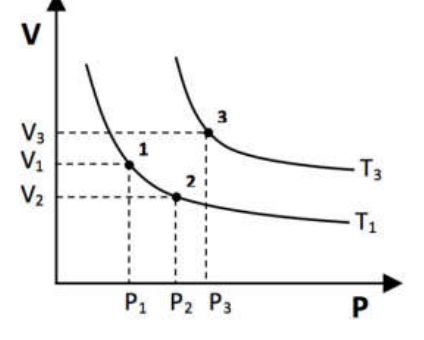

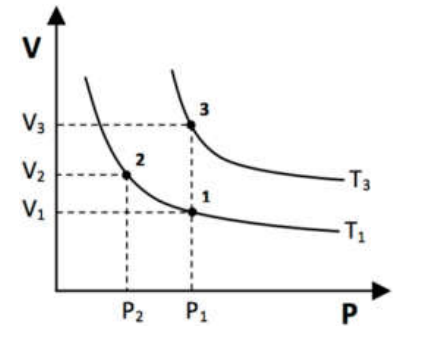

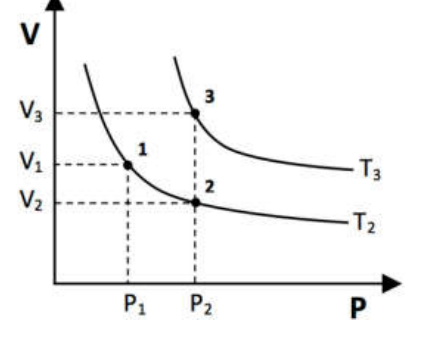

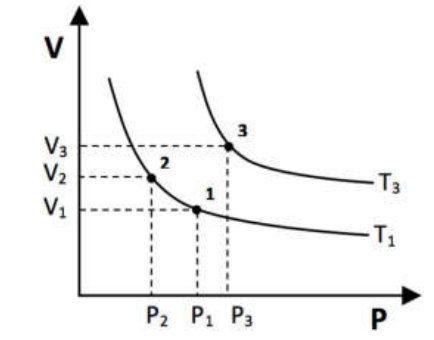

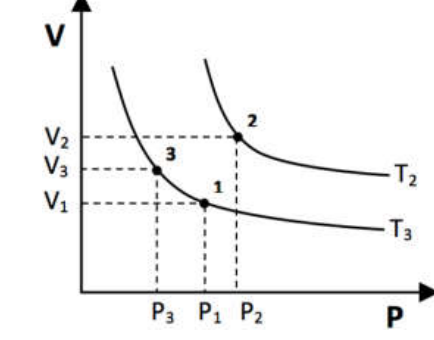

Sabendo que a transformação α é isotérmica e β isobárica, indique o gráfico que representa os estados do sistema.
