Texto-base:
Quando precisar use os seguintes valores para constantes: Aceleração da gravidade: 10 m/s². Calor específico da água: 1,0 cal/g.K. Conversão de unidade: 1,0 cal = 4,2 J. Massa específica da água: 1g/cm³. Massa da Terra: 6,0 × 10²⁴kg. Raio da Terra: 6,4 × 10⁶m. Constante de Boltzman: k_B = 1,4 × 10⁻²³J/K. Constante dos gases: R = 8,3 J/mol.K. Massa atômica de alguns elementos químicos: M_C = 12 u, M_O = 16 u, M_N = 14 u, M_Ar = 40 u, M_Ne = 20 u, M_He = 4 u. Velocidade do som no ar: 340 m/s. Massa específica do mercúrio: 13,6 g/cm³. Permeabilidade magnética do vácuo: 4π × 10⁻⁷ Tm/A. Constante de Gravitação universal G = 6,7 × 10⁻¹¹m³/kg.s².

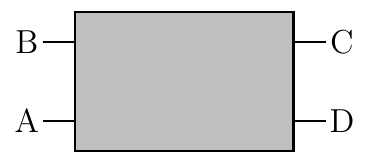

Dispondo de até 5 resistências R, monte um circuito no interior da caixa da figura, tal que a) com uma bateria de tensão V entre os terminais AB, um voltímetro entre os terminais CD mede uma diferença de potencial V/2, e b) com essa bateria entre os terminais CD, um amperímetro entre os terminais AB mede uma corrente igual a V/3R.
Quando precisar use os seguintes valores para constantes: Aceleração da gravidade: 10 m/s². Calor específico da água: 1,0 cal/g.K. Conversão de unidade: 1,0 cal = 4,2 J. Massa específica da água: 1g/cm³. Massa da Terra: 6,0 × 10²⁴kg. Raio da Terra: 6,4 × 10⁶m. Constante de Boltzman: k_B = 1,4 × 10⁻²³J/K. Constante dos gases: R = 8,3 J/mol.K. Massa atômica de alguns elementos químicos: M_C = 12 u, M_O = 16 u, M_N = 14 u, M_Ar = 40 u, M_Ne = 20 u, M_He = 4 u. Velocidade do som no ar: 340 m/s. Massa específica do mercúrio: 13,6 g/cm³. Permeabilidade magnética do vácuo: 4π × 10⁻⁷ Tm/A. Constante de Gravitação universal G = 6,7 × 10⁻¹¹m³/kg.s².
Dispondo de até 5 resistências R, monte um circuito no interior da caixa da figura, tal que a) com uma bateria de tensão V entre os terminais AB, um voltímetro entre os terminais CD mede uma diferença de potencial V/2, e b) com essa bateria entre os terminais CD, um amperímetro entre os terminais AB mede uma corrente igual a V/3R.
As Questões de 21 a 30 devem ser resolvidas no caderno de soluções.
