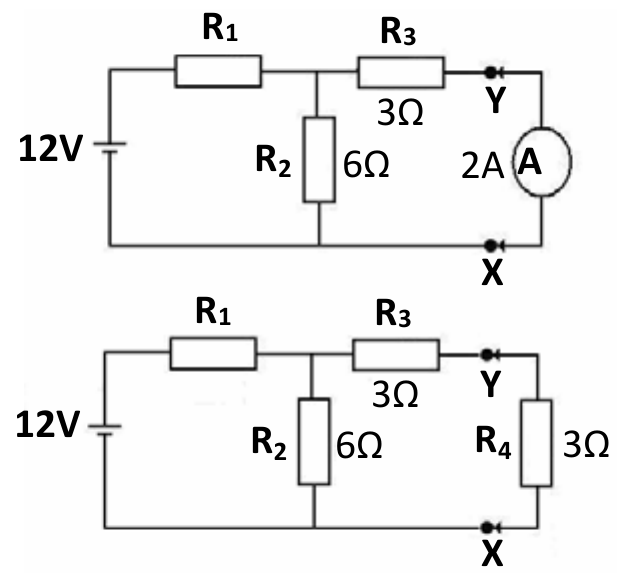

Na Figura 1 tem-se um circuito elétrico com resistores ôhmicos montado com um amperímetro ideal A, colocado em contato entre os pontos X e Y, que indica uma corrente elétrica de intensidade igual a 2 A. Além disso, no circuito tem-se uma fonte ideal, que alimenta o circuito com 12 V; uma resistência R₁; uma resistência R₂ de 6 Ω e uma resistência R₃ de 3 Ω. Na Figura 2, mostra-se quando o amperímetro é substituído por um resistor ôhmico R₄ com valor de resistência igual a 3 Ω. Neste último caso, qual o valor da tensão, em volts, sobre o resistor R₄.
