Questão 24 — Eletrodinâmica — Circuitos Elétricos (Física) — Instituto Militar de Engenharia (IME) 2017

Física Eletrodinâmica — Circuitos Elétricos

Instituto Militar de Engenharia (IME) 2017 Médio

Instituto Militar de Engenharia (IME) · Curso de Formação e Graduação — Prova Objetiva de Matemática, Física e Química (1ª fase)

Gabarito disponível

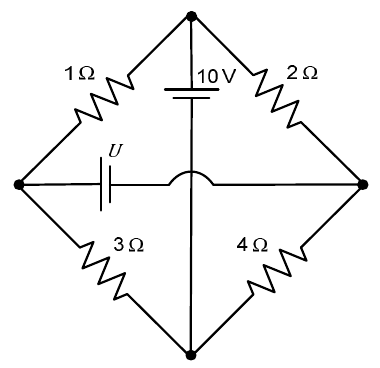

Circuito em losango com resistores de 1 Ω, 2 Ω, 3 Ω e 4 Ω nos lados, bateria de 10 V no ramo vertical central e bateria de tensão U no ramo horizontal.

A figura acima mostra um circuito formado por quatro resistores e duas baterias. Sabendo que a diferença de potencial entre os terminais do resistor de 1 Ω é zero, o valor da tensão U, em volts, é:

Ver gabarito

Gabarito: C

Fonte: Gabarito preliminar: Gabarito da prova objetiva do IME — Vestibular 2017-2018 — página 1
