Questão 94 — Eletrodinâmica — Resistência Elétrica e Resistividade (Física) — Escola de Especialistas de Aeronáutica (EEAR) · Comando da Aeronáutica — Escola de Especialistas de Aeronáutica

Física Eletrodinâmica — Resistência Elétrica e Resistividade

Escola de Especialistas de Aeronáutica (EEAR) Médio

Comando da Aeronáutica — Escola de Especialistas de Aeronáutica · Curso de Formação de Sargentos (CFS 1/2019) — Aeronavegantes e Não-Aeronavegantes · Caderno Código 09

Gabarito disponível

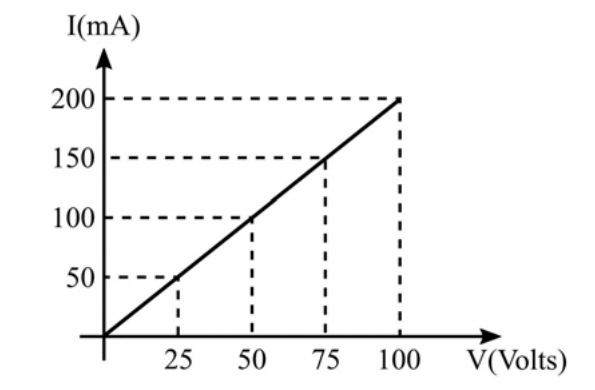

O gráfico a seguir corresponde ao comportamento da corrente elétrica que percorre um condutor, em função da diferença de potencial a ele aplicada.

Gráfico da corrente I (mA) em função da tensão V (Volts): reta que parte da origem e passa pelos pontos (25; 50), (50; 100), (75; 150) e (100; 200).

Gráfico da corrente I (mA) em função da tensão V (Volts): reta que parte da origem e passa pelos pontos (25; 50), (50; 100), (75; 150) e (100; 200).

Sabendo-se que este condutor é constituído de um fio de 2m de comprimento e de um material cuja resistividade, a 20°C, vale 1,75. 10⁻⁶ Ω.m, determine a área da seção transversal do fio e o valor da resistência elétrica desse condutor na referida temperatura.

Selecione uma alternativa A) 0,7.10⁻⁴cm² e 0,5Ω B) 0,7.10⁻⁴cm² e 500Ω C) 0,83.10⁻⁴cm² e 12,5Ω D) 0,83.10⁻⁴cm² e 500Ω
