Questão 96 — Eletromagnetismo — Indução Eletromagnética (Física) — Escola de Especialistas de Aeronáutica (EEAR) · Comando da Aeronáutica — Escola de Especialistas de Aeronáutica

Física Eletromagnetismo — Indução Eletromagnética

Escola de Especialistas de Aeronáutica (EEAR) Médio

Comando da Aeronáutica — Escola de Especialistas de Aeronáutica · Curso de Formação de Sargentos da Aeronáutica (CFS 2/2020) — Aeronavegantes e Não-Aeronavegantes · Caderno Código 21

Gabarito disponível

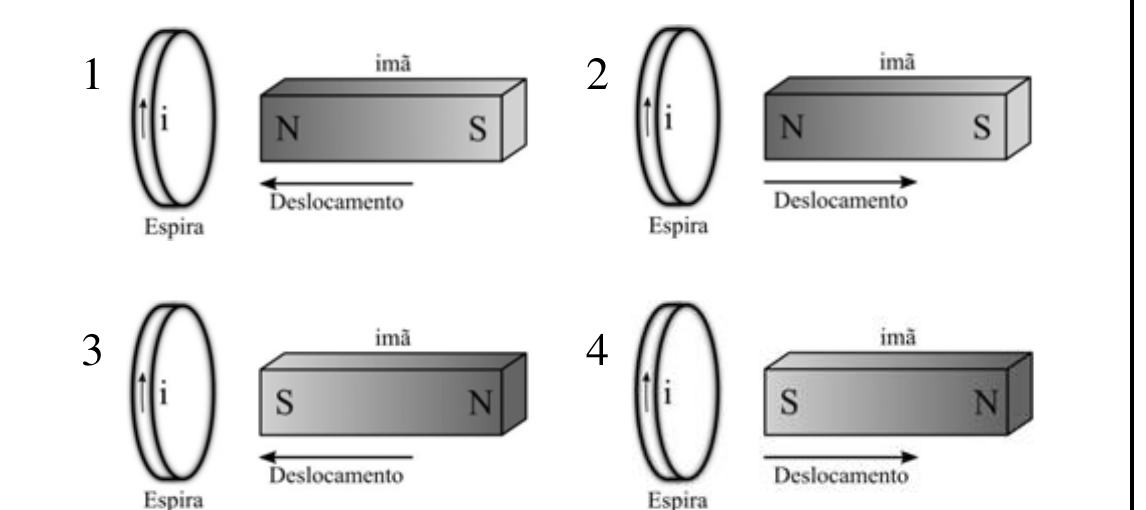

Cada uma das figuras (1, 2, 3 e 4) a seguir indica uma espira condutora ideal e o sentido da corrente elétrica (i) induzida na espira. Cada figura indica também um ímã, seus polos (N = polo norte e S = polo sul) e o vetor deslocamento de aproximação ou afastamento do ímã em relação à espira.
Assinale a alternativa que indica as figuras que estão corretas conforme as Leis de Faraday e Lenz.
Quatro figuras com espira (corrente i indicada) e ímã com polos e seta de deslocamento: 1 – polo N voltado para a espira, deslocamento em direção à espira; 2 – polo N voltado para a espira, deslocamento afastando-se; 3 – polo S voltado para a espira, deslocamento em direção à espira; 4 – polo S voltado para a espira, deslocamento afastando-se.

Quatro figuras com espira (corrente i indicada) e ímã com polos e seta de deslocamento: 1 – polo N voltado para a espira, deslocamento em direção à espira; 2 – polo N voltado para a espira, deslocamento afastando-se; 3 – polo S voltado para a espira, deslocamento em direção à espira; 4 – polo S voltado para a espira, deslocamento afastando-se.

Selecione uma alternativa A) Figuras 1 e 2. B) Figuras 2 e 3. C) Figuras 3 e 4. D) Figuras 1 e 4.

Ver gabarito

Gabarito: B

Fonte: Gabarito preliminar: Gabarito Oficial — Código 21 — página 2
