Gabarito disponível

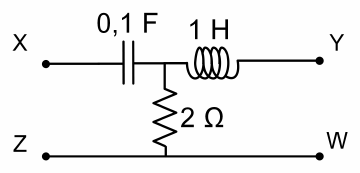

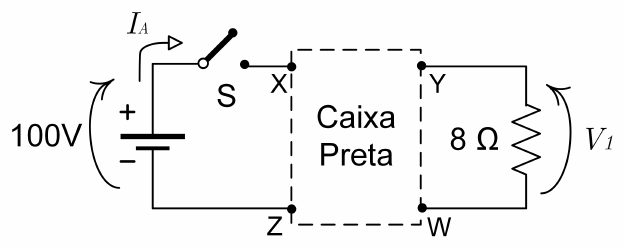

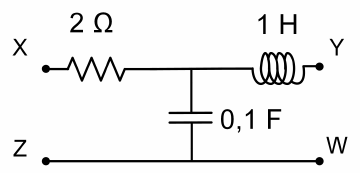

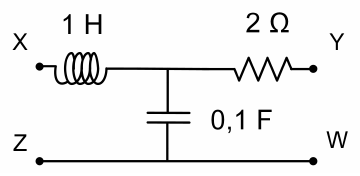

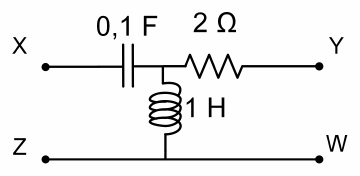

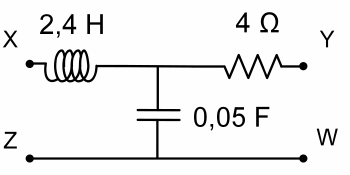

A caixa preta acima possui a associação de um indutor, um capacitor e um resistor. Inicialmente, a chave S está aberta e não há energia armazenada nos componentes. Em t = 0, a chave S é fechada. Em t → ∞, a corrente I_A = 10 A e a tensão V₁ = 80 V. Sabendo que a energia total armazenada nos campos magnético e eletrostático do circuito é 370 J, a alternativa correta que apresenta a topologia e os valores dos componentes na caixa preta é:
