![Figura 1: gráfico de V_carga [V] × t [s]: 3 V de 0 a 1 s, cai linearmente a 1 V em 2 s, permanece 1 V até 3 s, cai linearmente a −2 V em 4 s e permanece −2 V até 5 s. Figura 2: gráfico de i_carga [A] × t [s]: sobe de 0 a 4 A em 1 s, permanece 4 A até 2 s, cai linearmente a −6 A em 3 s, permanece −6 A até 4 s e sobe a −2 A em 5 s. Figura 3: fonte V_F em série com resistor de 2 Ω; em paralelo, um resistor de 1 Ω e o dispositivo (tensão V_carga, corrente i_carga).](https://vaiconcursos.com/wp-content/uploads/questoes-v4/imagens/5aa557ff27c7be77b874ce8e36c3443b8dff37d7046662e8c79e25f294cf5cbe/q025_img_01.png)

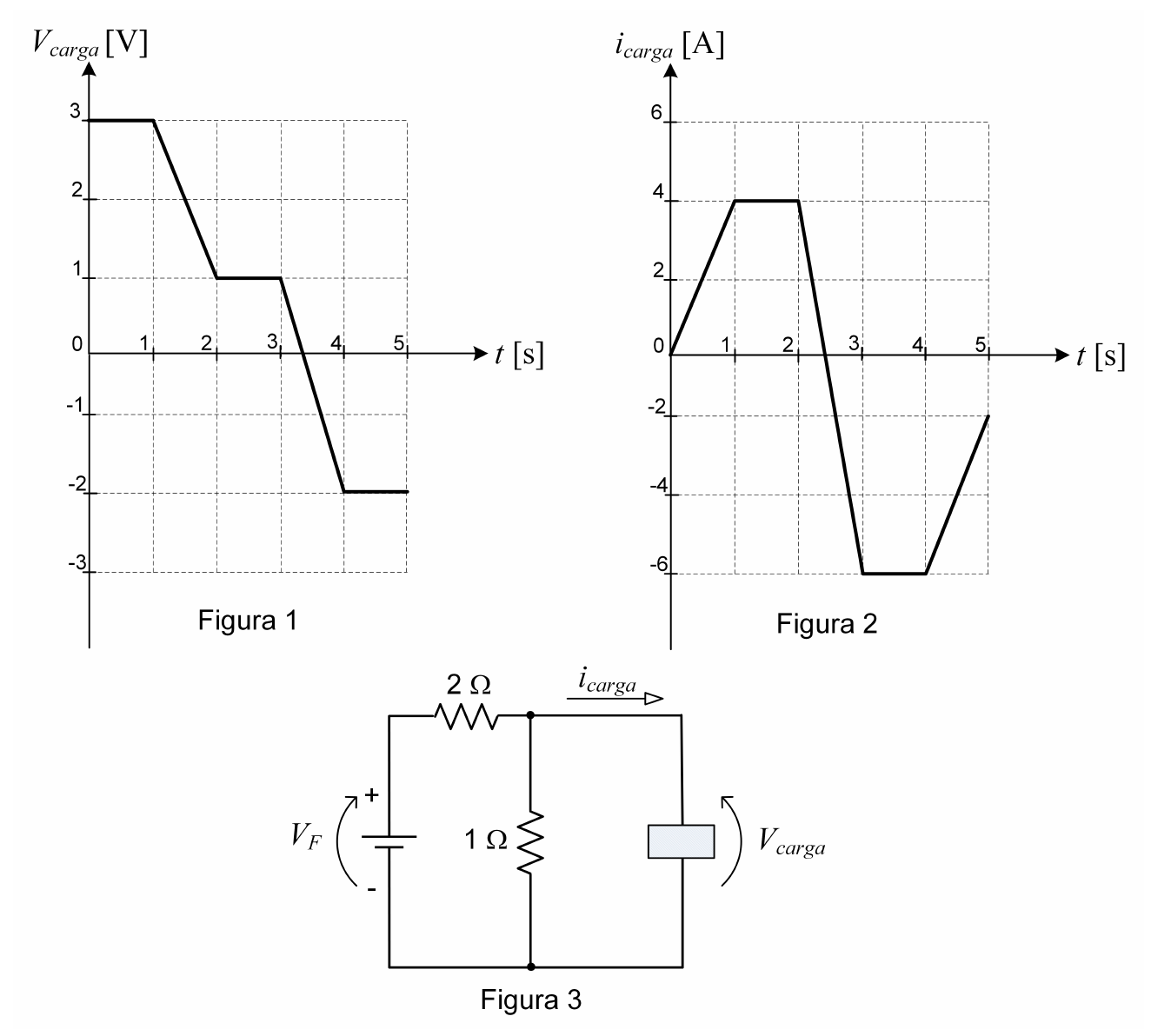

As Figuras 1 e 2 apresentam, respectivamente, as formas de onda da tensão V_carga(t) e da corrente i_carga(t) sobre o dispositivo eletrônico hipotético da Figura 3. Para o instante de tempo t = 3 s, a potência fornecida ao circuito pela fonte de tensão (V_F), em W, é:
