Física Circuitos Elétricos — Associação de Geradores e Resistores

EsPCEx 2022

Escola Preparatória de Cadetes do Exército (EsPCEx) — Exército Brasileiro · Concurso de Admissão à EsPCEx · Caderno Modelo A

Gabarito disponível

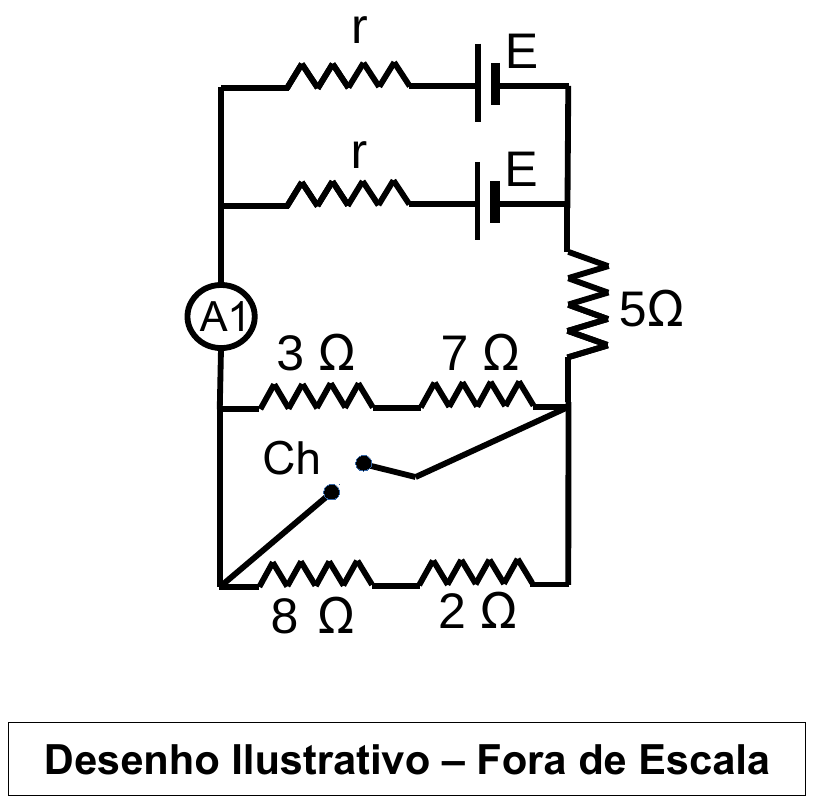

O circuito elétrico desenhado abaixo representa: dois geradores iguais e cada um tem fem E e resistência interna r, uma associação de resistores, uma chave Ch e um amperímetro ideal A1. Quando a chave está aberta, o amperímetro ideal indica 3 A e, quando a chave está fechada, ele indica 5 A. Considerando todos os resistores ôhmicos, os fios e a chave ideais, é correto afirmar que:

Circuito: dois ramos em paralelo, cada um com um gerador de fem E e resistência interna r; em série com um resistor de 5 Ω, o amperímetro A1 e uma associação com resistores de 3 Ω e 7 Ω em série num ramo e 8 Ω e 2 Ω em série no outro ramo, com a chave Ch ligando o ponto entre 3 Ω e 7 Ω ao ponto entre 8 Ω e 2 Ω. Legenda: Desenho Ilustrativo – Fora de Escala.

Circuito: dois ramos em paralelo, cada um com um gerador de fem E e resistência interna r; em série com um resistor de 5 Ω, o amperímetro A1 e uma associação com resistores de 3 Ω e 7 Ω em série num ramo e 8 Ω e 2 Ω em série no outro ramo, com a chave Ch ligando o ponto entre 3 Ω e 7 Ω ao ponto entre 8 Ω e 2 Ω. Legenda: Desenho Ilustrativo – Fora de Escala.

Selecione uma alternativa A) E = 75,00 V e r = 5 Ω B) E = 37,50 V e r = 5 Ω C) E = 18,75 V e r = 5 Ω D) E = 75,00 V e r = 20 Ω E) E = 18,75 V e r = 20 Ω
